Prototype X8 Série ReD 3

Châssis utilisé: X8 AEROTEK Pro version spéciale FD (entièrement en fibre de carbone et tubes en fibre de carbone de 18 mm) – entraxe moteur: 770 mm

Visserie de notre prototype:

Inox: Centerplate et supports moteurs
Aluminium: écrous autobloquants m3 sur Centerplate
Titane: écrous autobloquants grade 2 de type m3 sur les fixations moteurs et type m6 sur les portes hélices.

Contrôleur de vol: WOOKONG M couplé au DJI Wookong View WKM data link (contrôlé par une tablette tactile Sony)

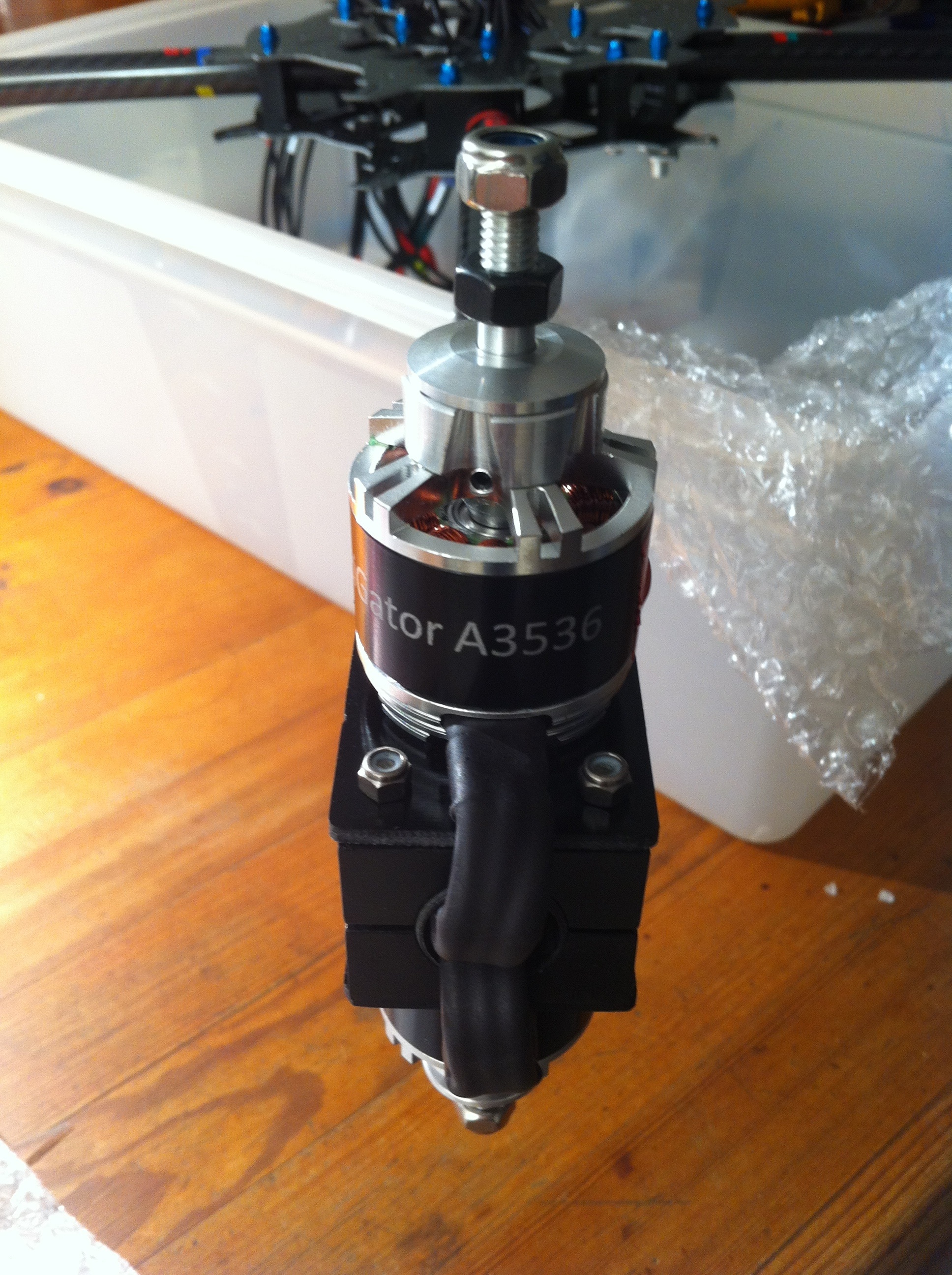

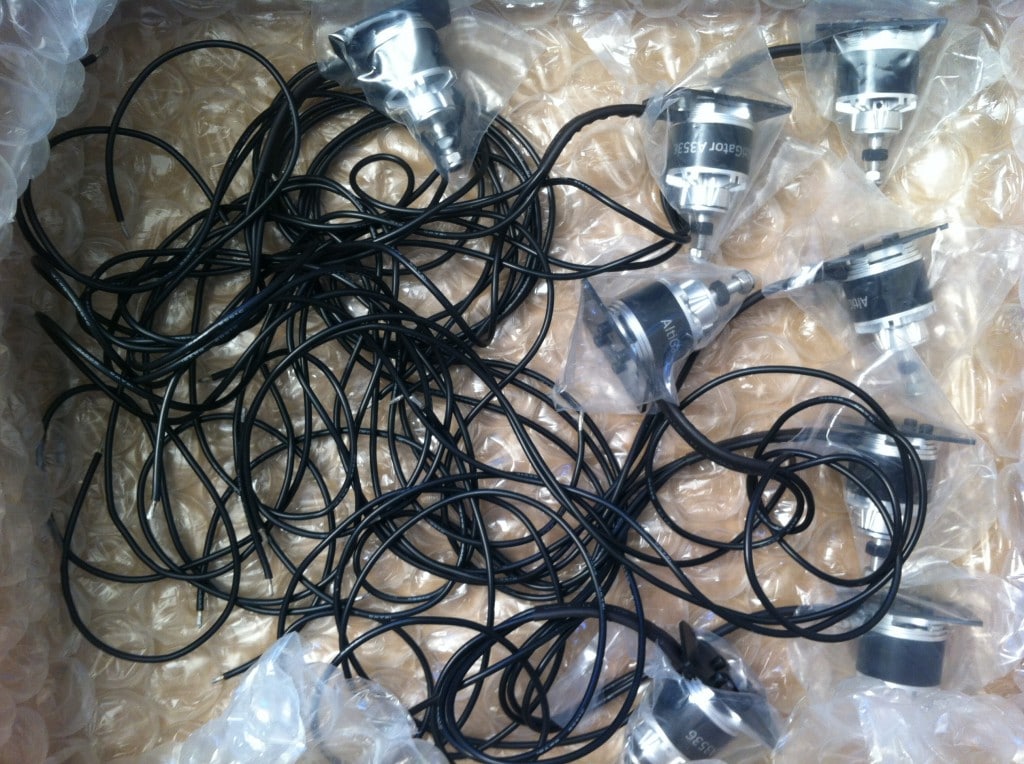

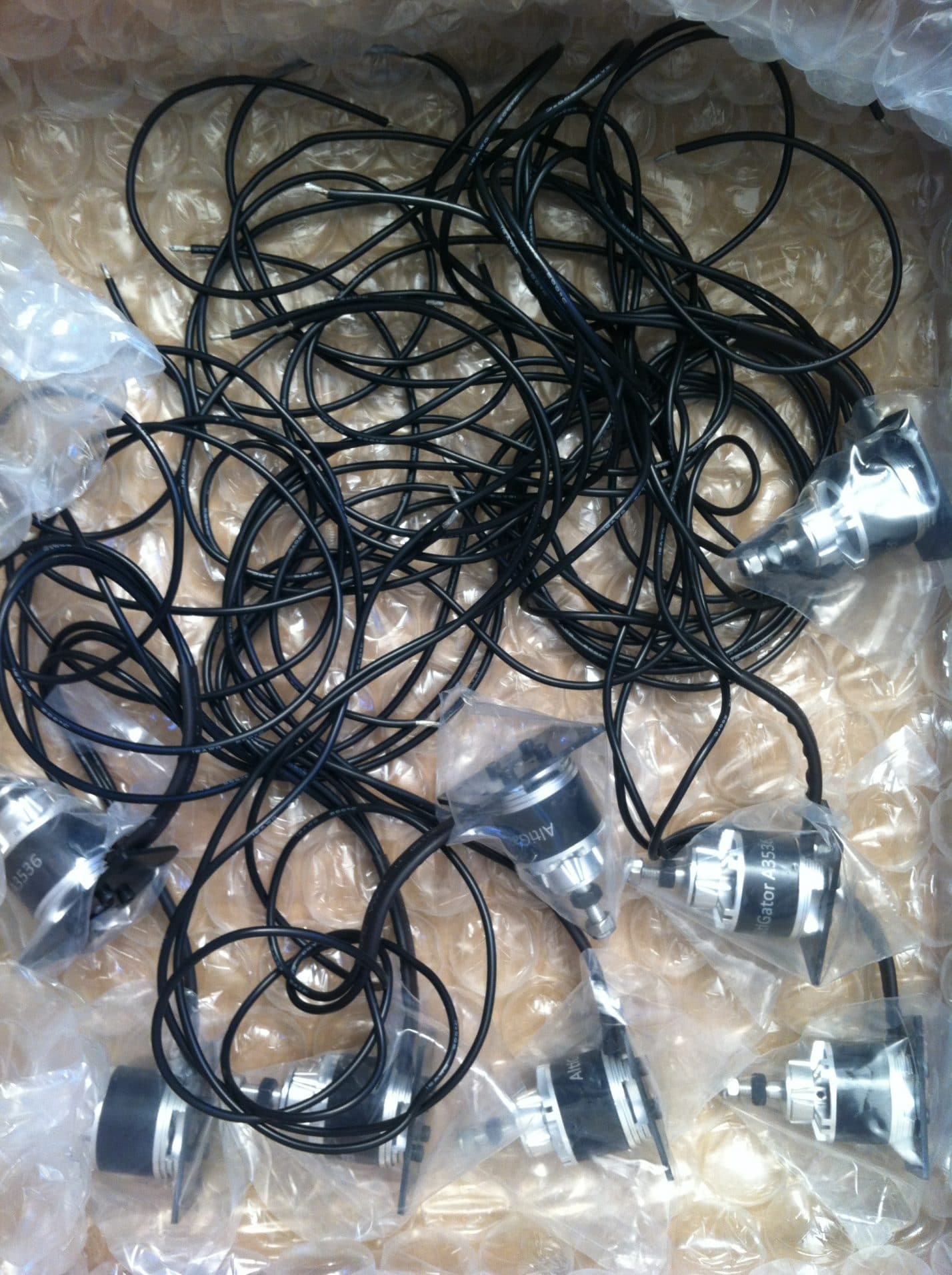

Moteurs: A3536 350 W (3 roulements en céramique par moteur)

ESC: Maytech V2 400 hz 40A

Hélices: 13×6,5 en fibre de carbone

Train d’atterrissage: Onyxstar (entièrement en fibre de carbone)

Batterie: 2x Kypom 8200 mah 4s

Drone X8 RED prêt à voler: Vidéo de présentation:

[youtube width=”650″ height=”350″]http://www.youtube.com/watch?v=YACu8JyKQG4&feature=player_embedded[/youtube]

Étapes de montage:

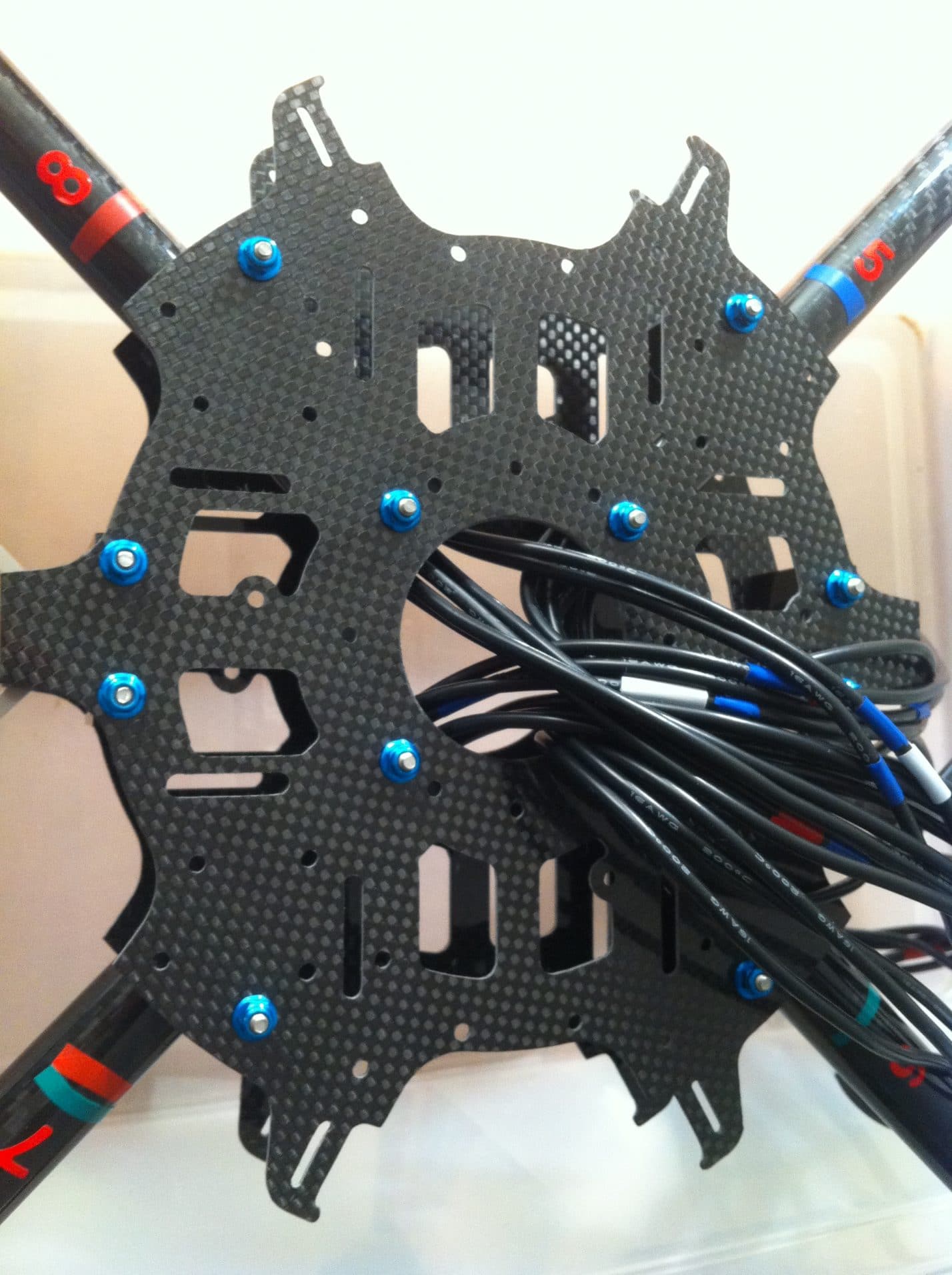

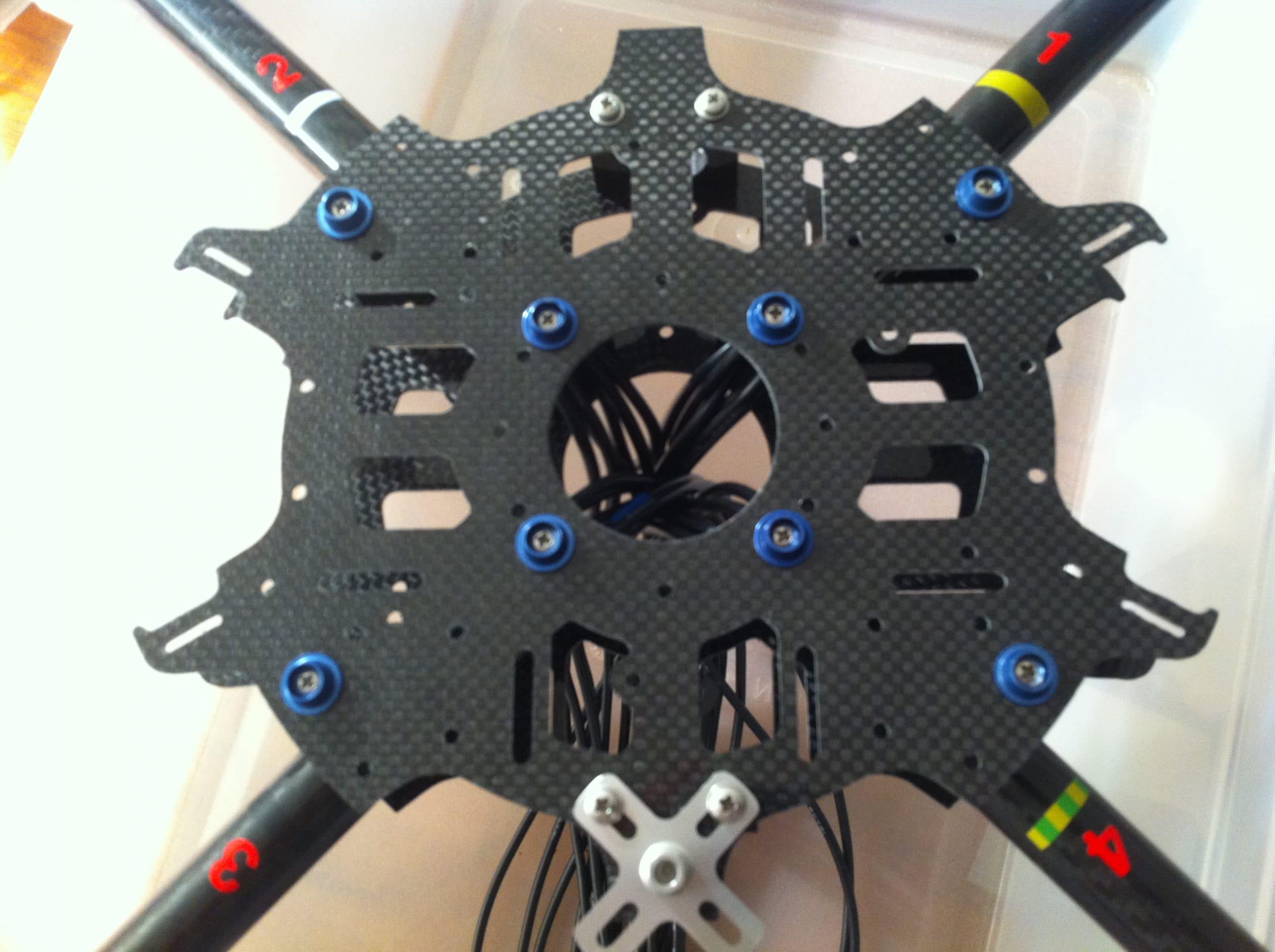

Soudures terminées

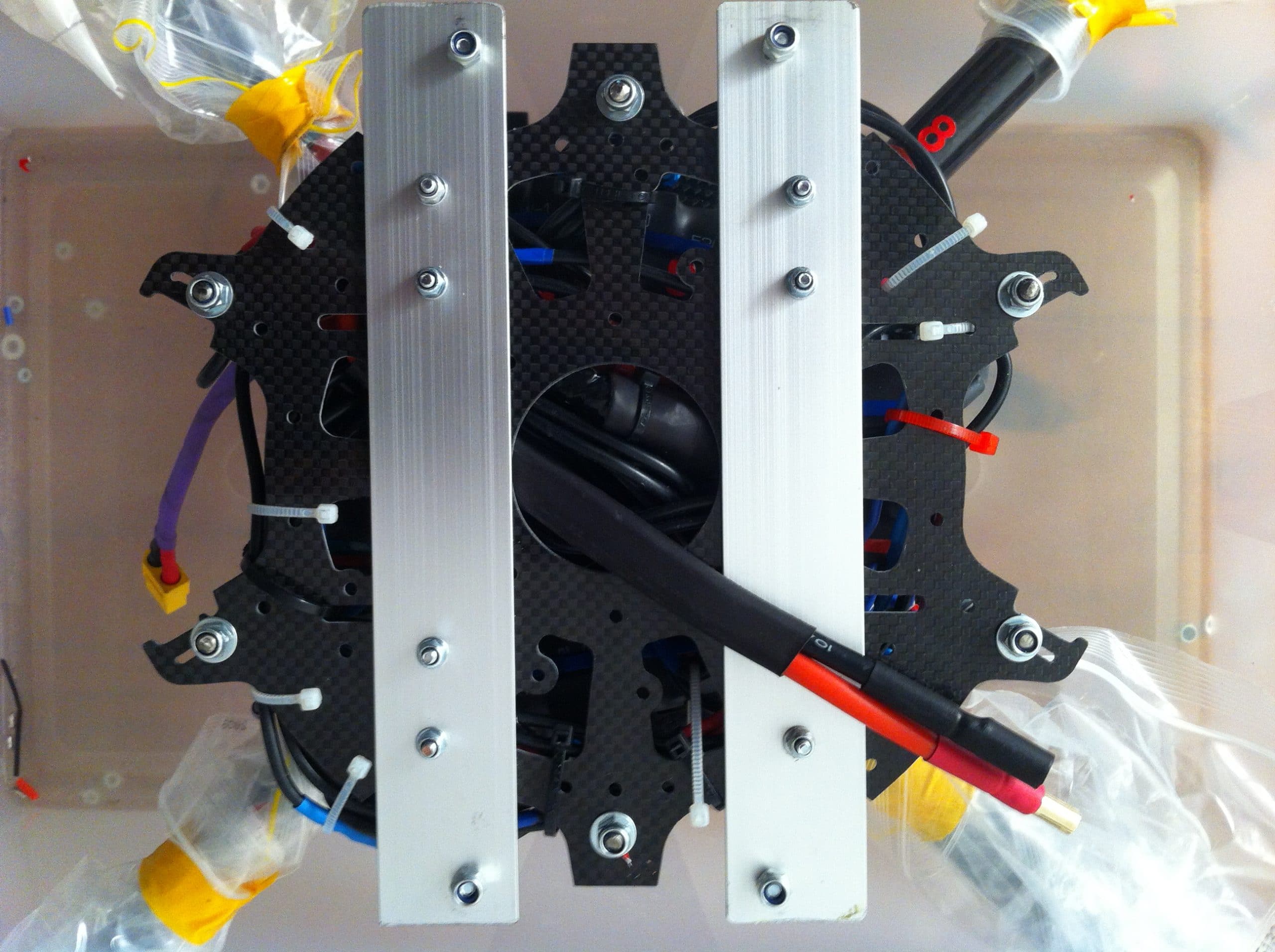

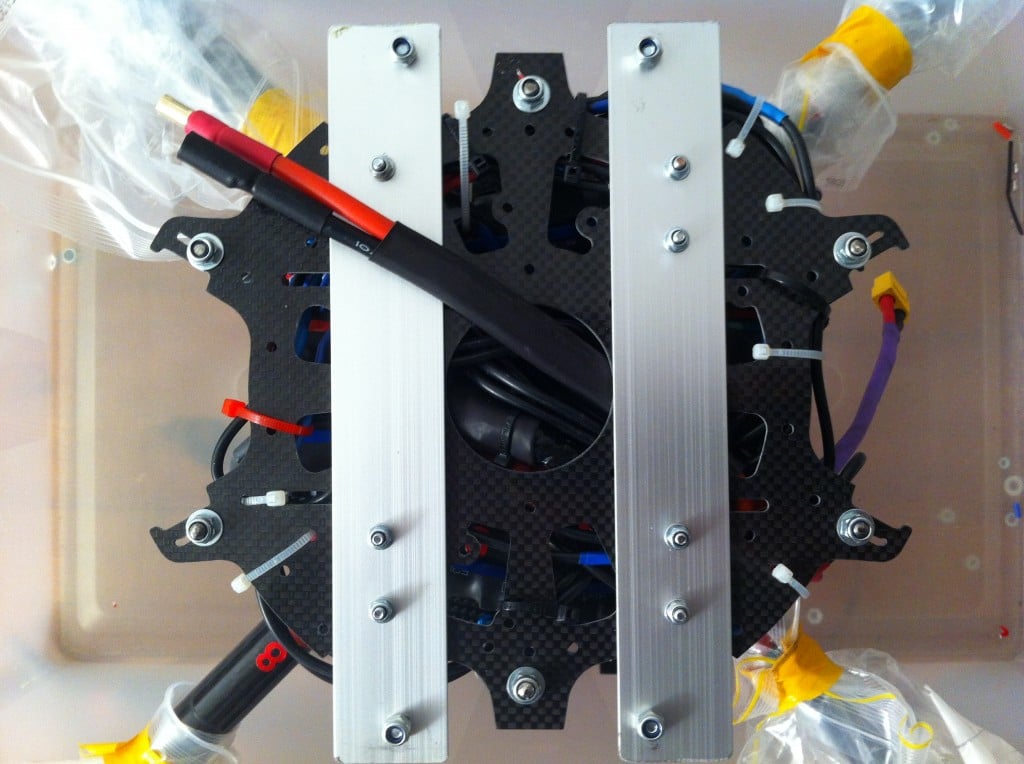

Mise en place de la centerplate de protection des esc et des barres en aluminium (support renforcé pour fixer le train d’atterrissage)

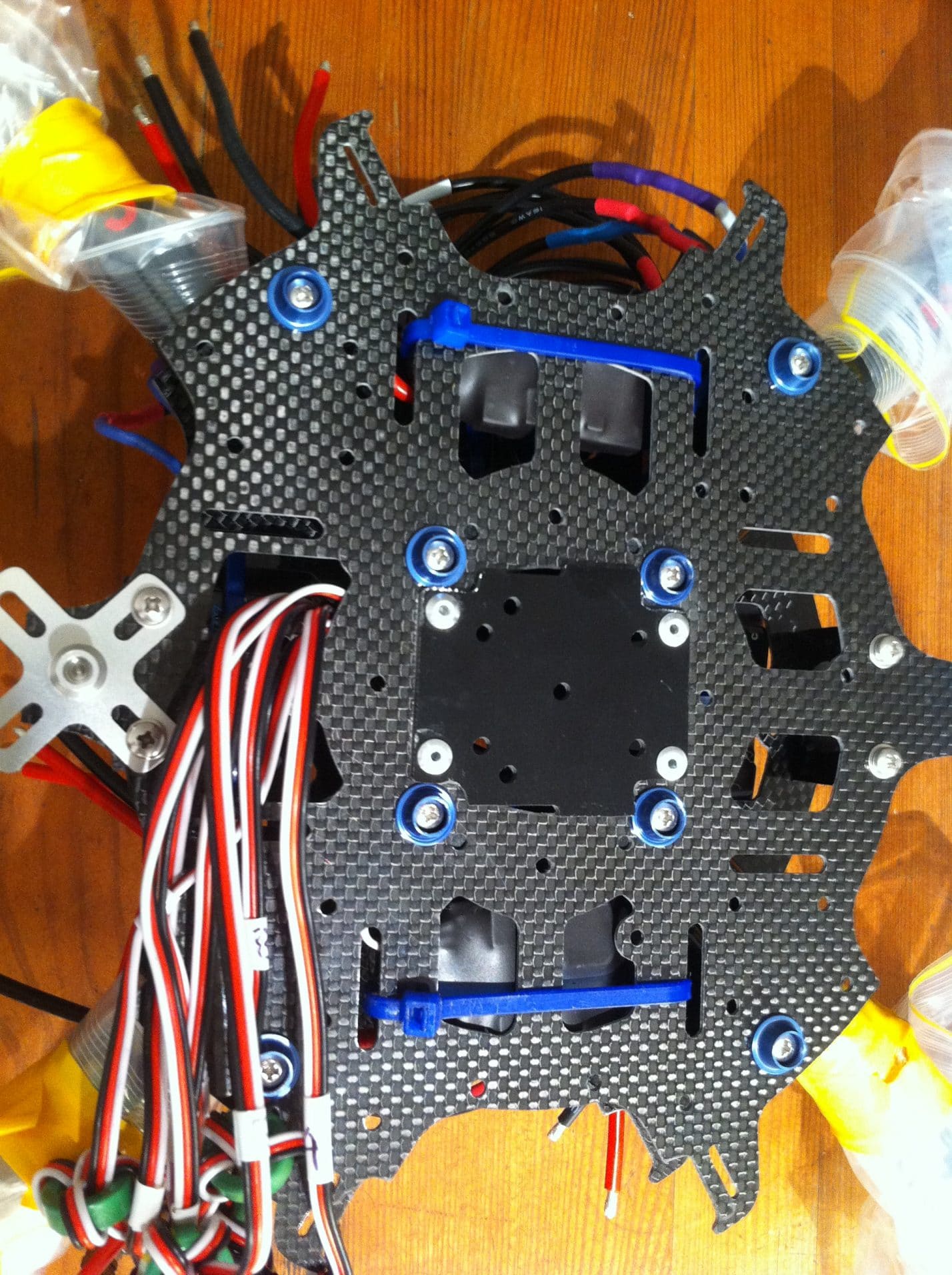

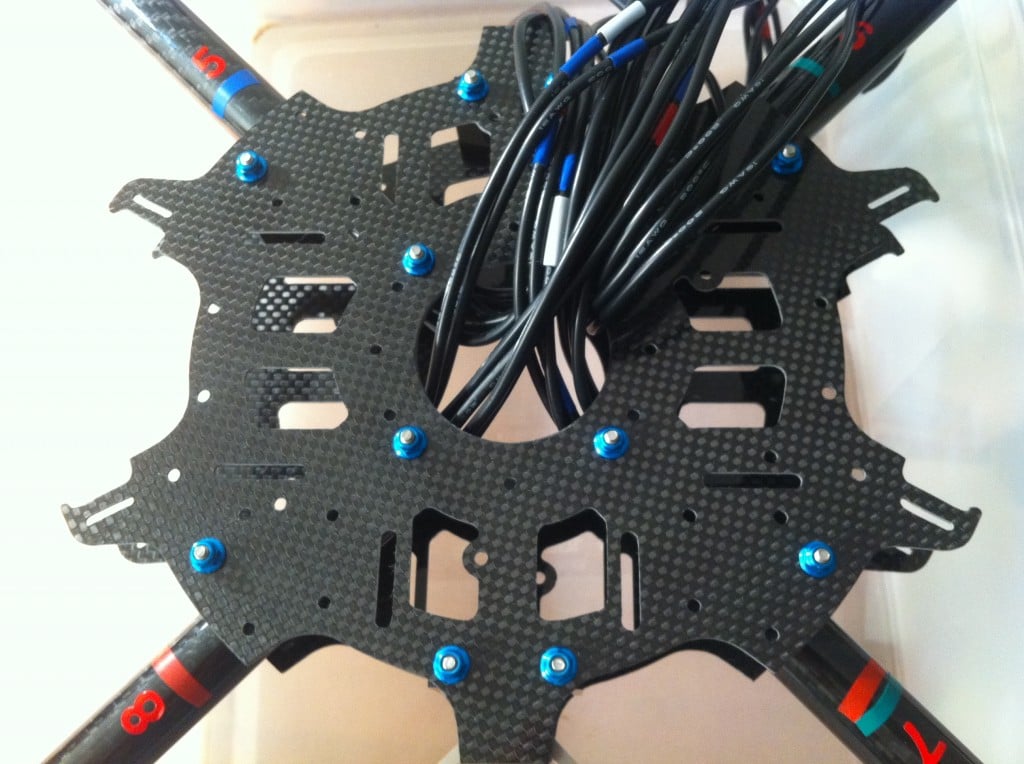

Mise en place du Support WOOKONG M et organisation du câblage esc vers Wookong M

Soudures ESC vers câbles moteurs – ok (Optimisation et finalisation du câblage en cours)

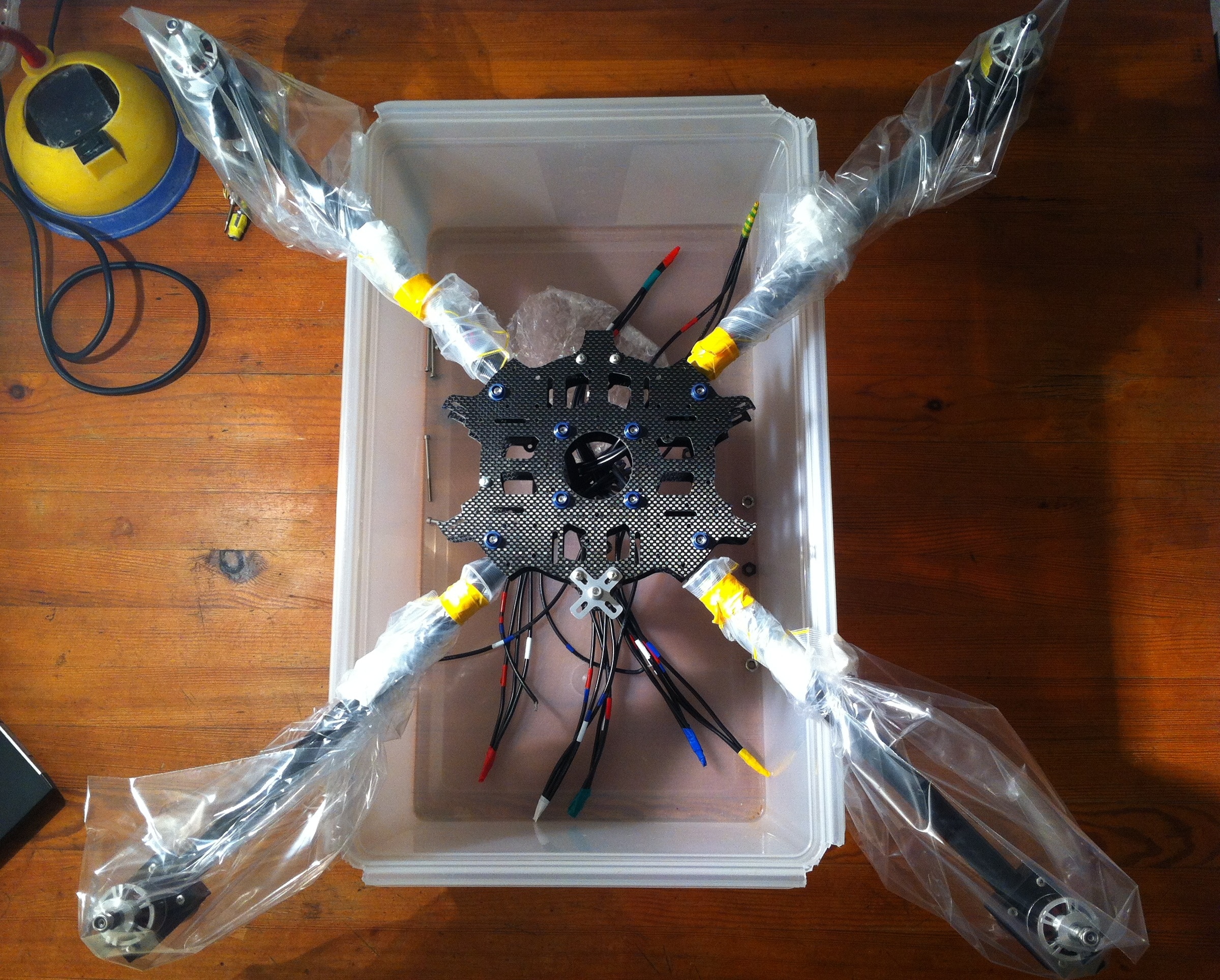

Protection des moteurs et du châssis pendant toute les étapes de montage.

Alignement des moteurs – ok

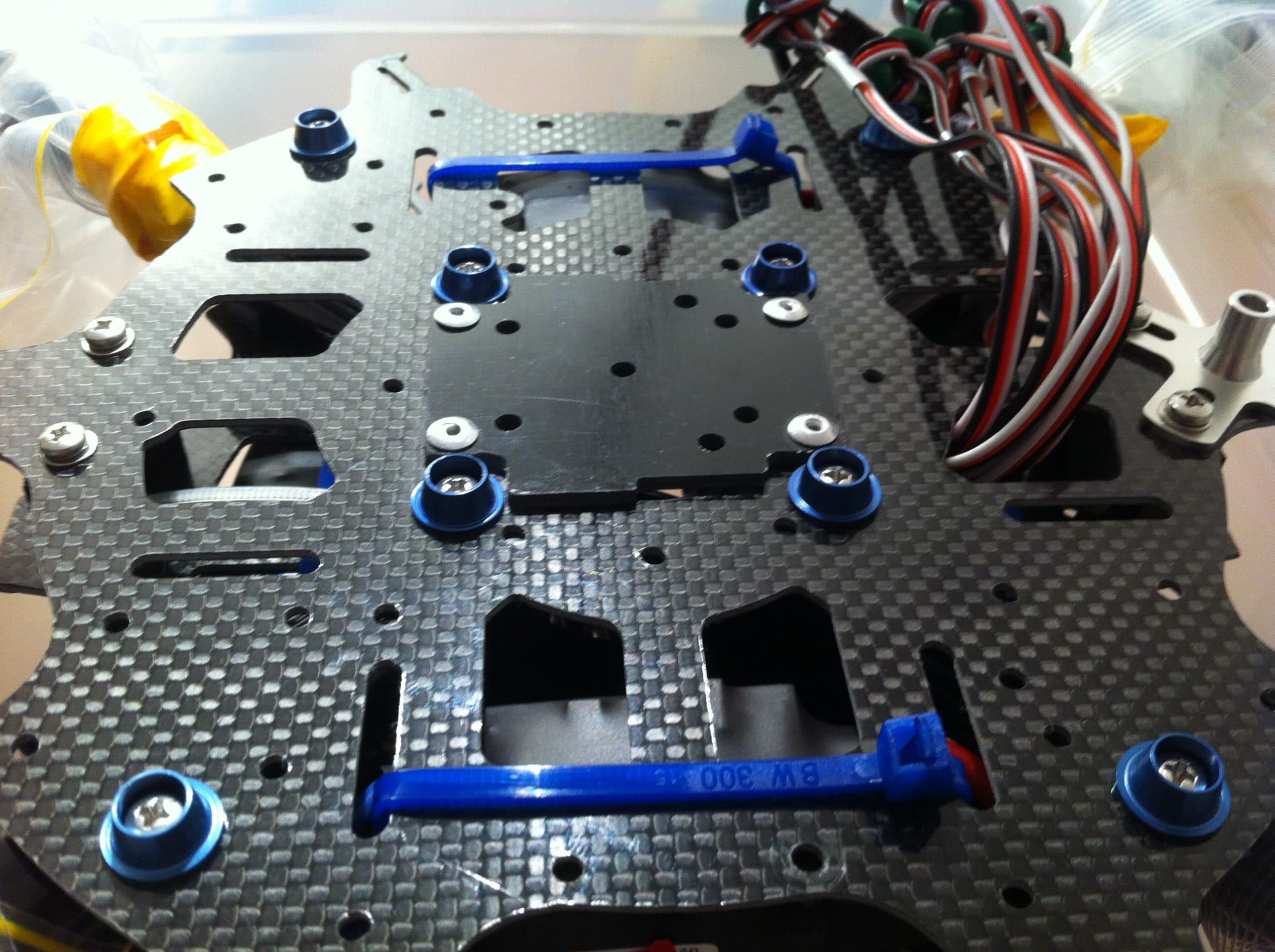

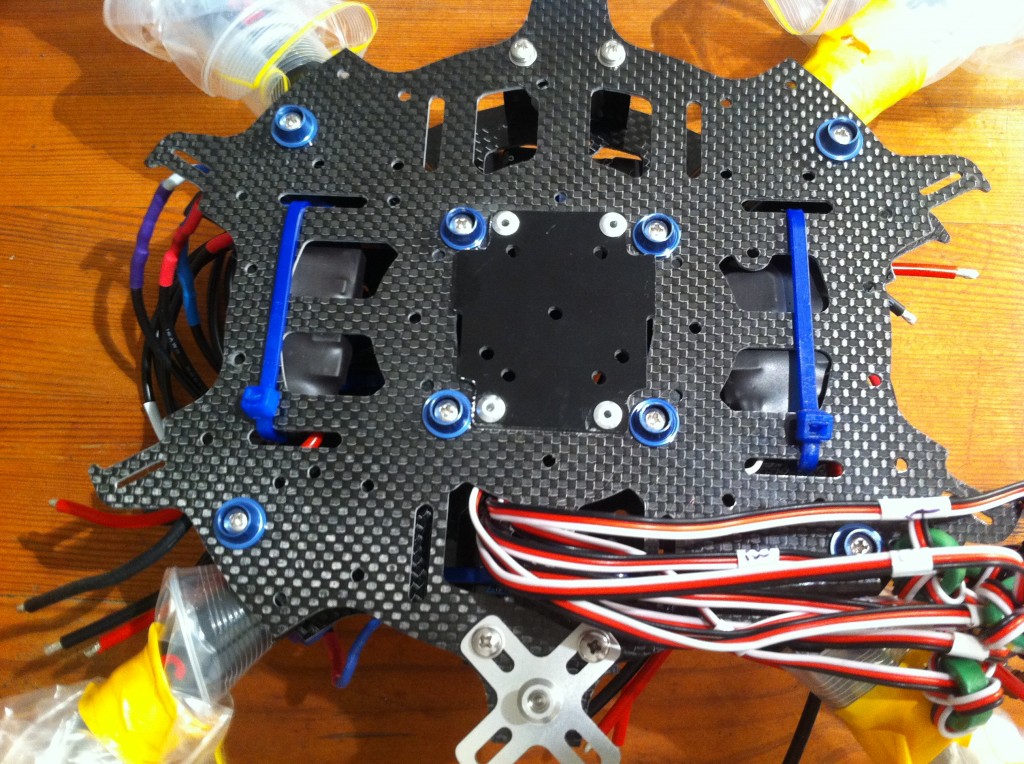

Fixation de la plaque de renfort Wookong M – ok
Percer le châssis pour prévoir la fixation de la plaquette de protection des esc (Tiges filetées M4 Grade 2 en titane et écrou autobloquant en Titane) – ok

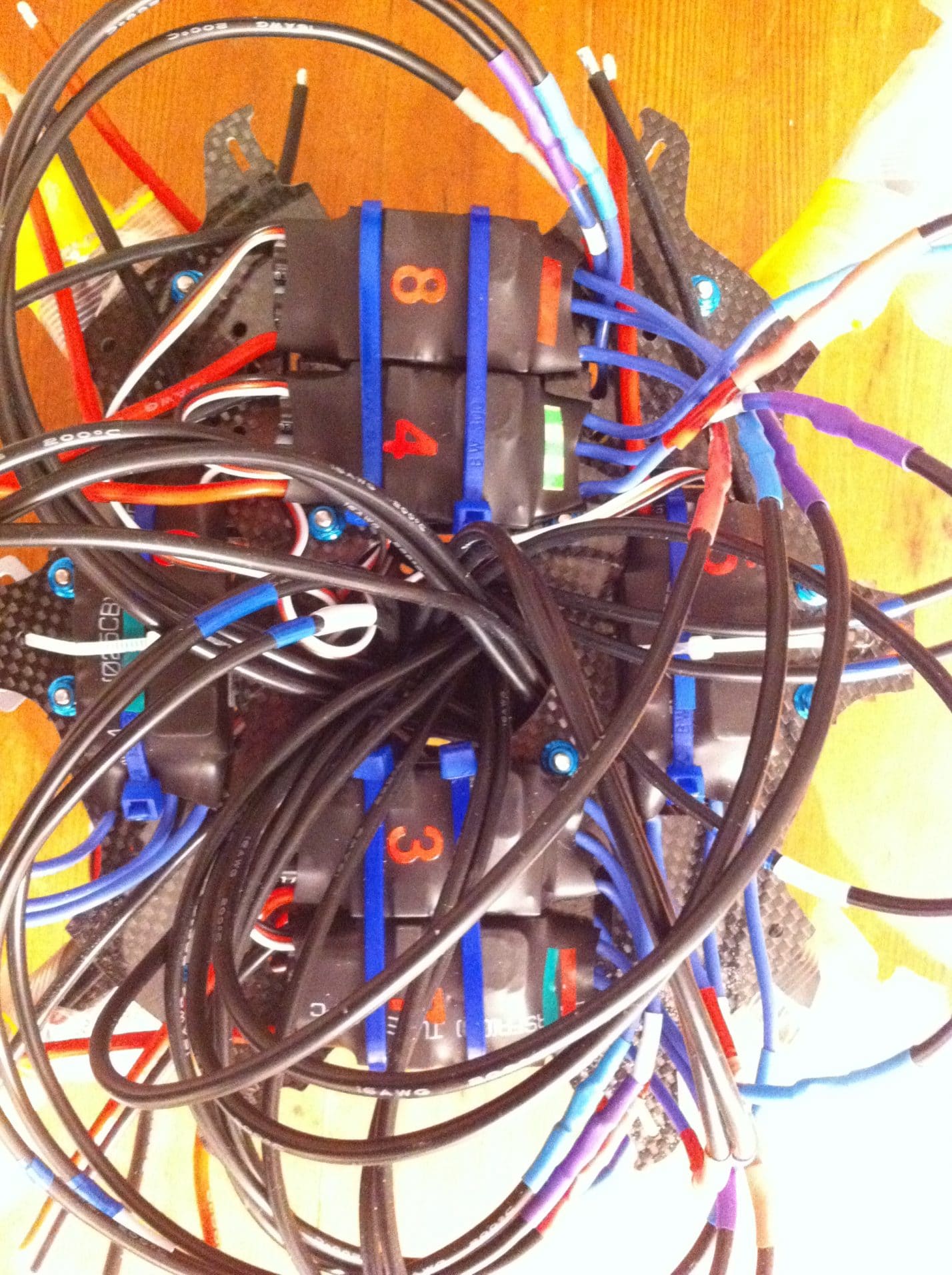

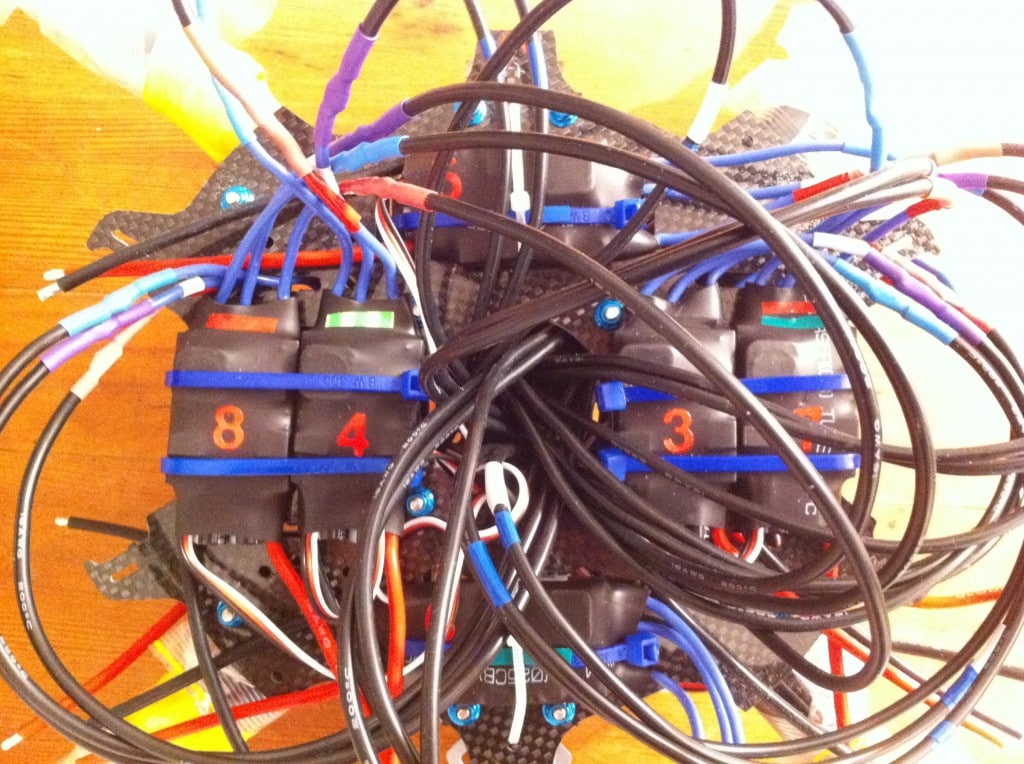

Mise en place des esc (fixation avec serre-câble pour une dissipation thermique optimale) – ok
Vérification des sens moteurs et Soudure (en utilisant une soudure MBO de haute qualité voir lien cliquez ici) – ok
Programmation des esc avec la carte de programmation Hobbywing – En cours
Étalonnage des esc avec la radiocommande T8FG SUPER – En cours
