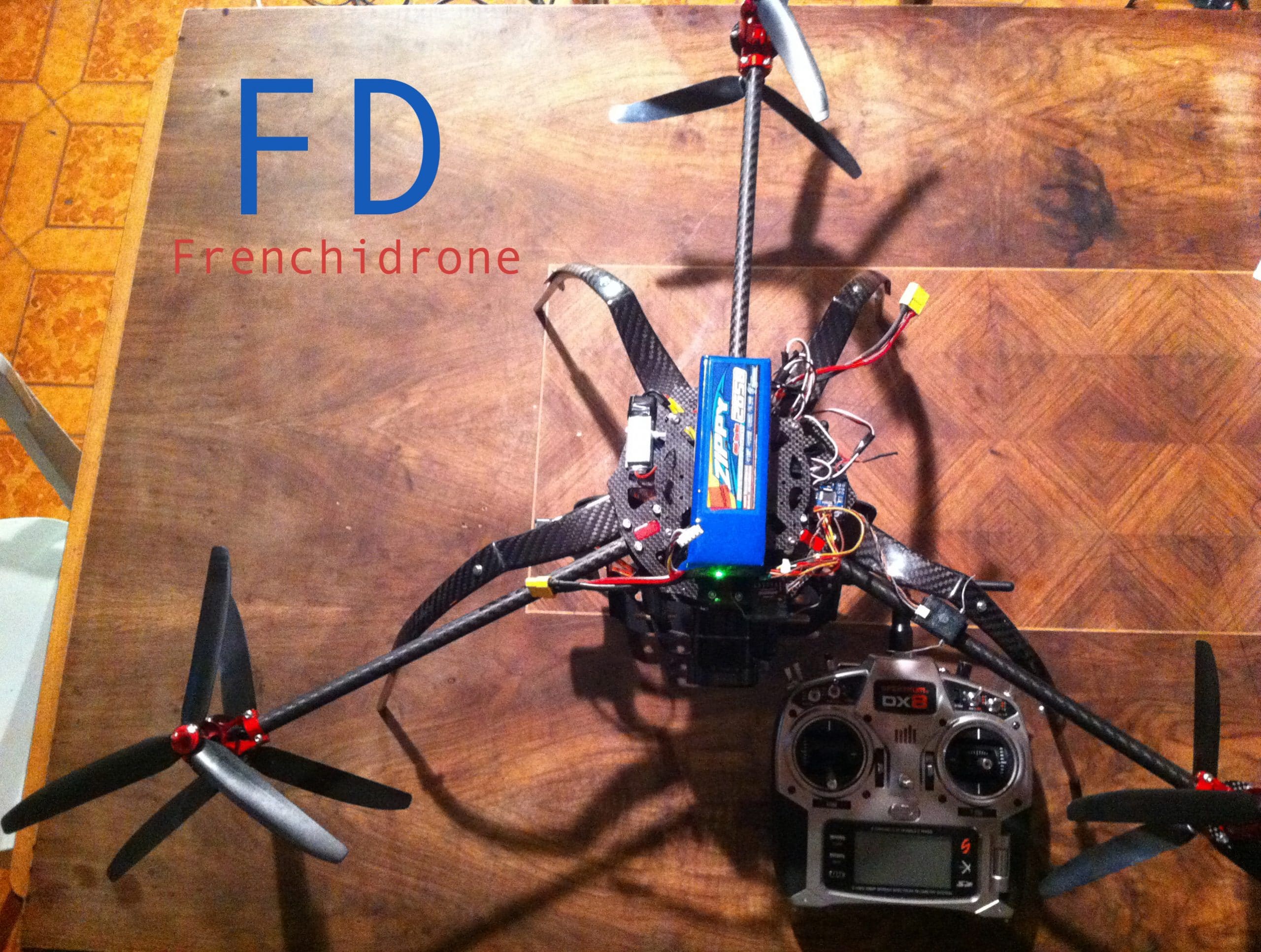

Priorité de montage: Montage terminé –
Commande expédiée
Client: Ludovic

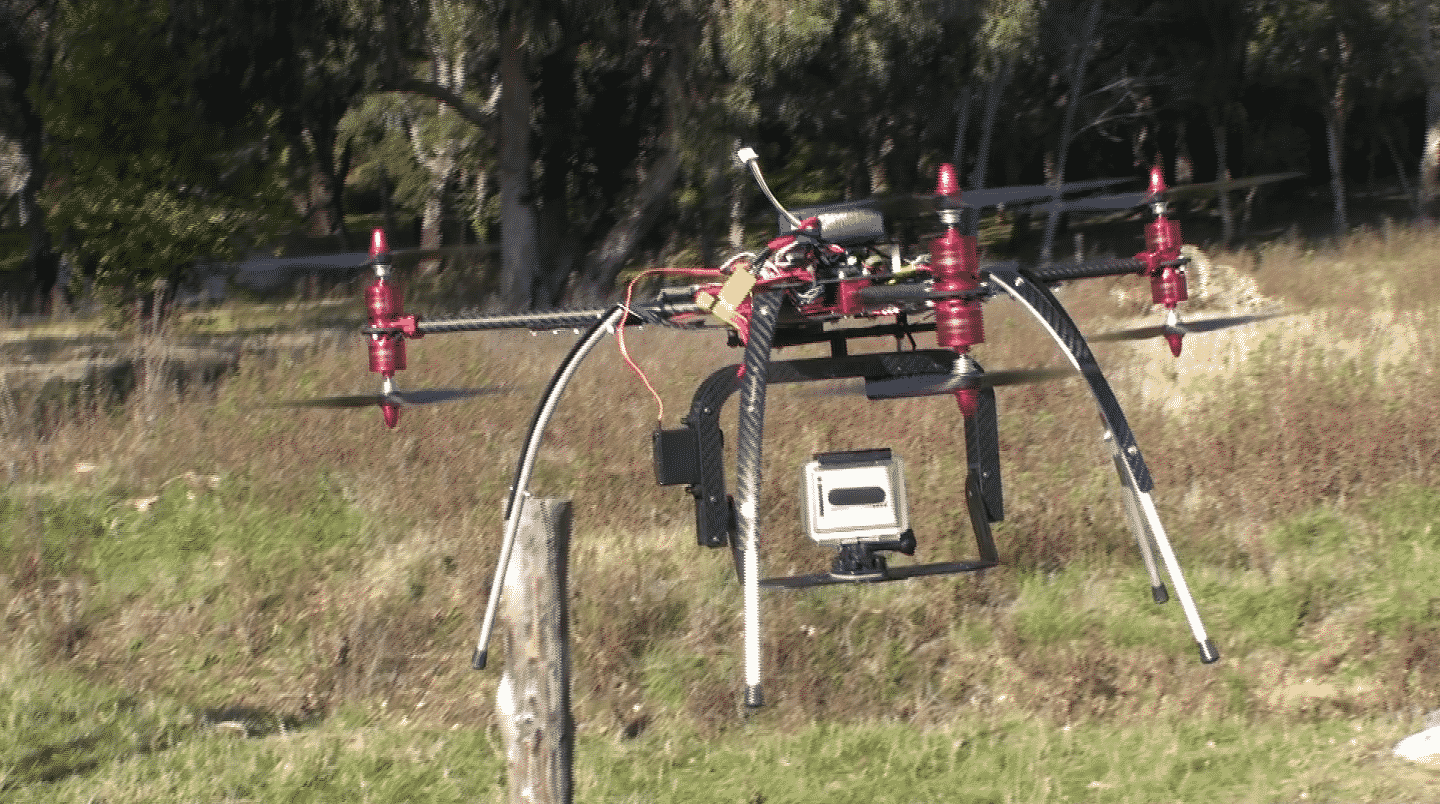

Drone Y6 spécialisé prises de vues aériennes (professionnel)
Détails du montage: (Page Mise à jour le 4 Février 2012)
Archives ci-dessous:

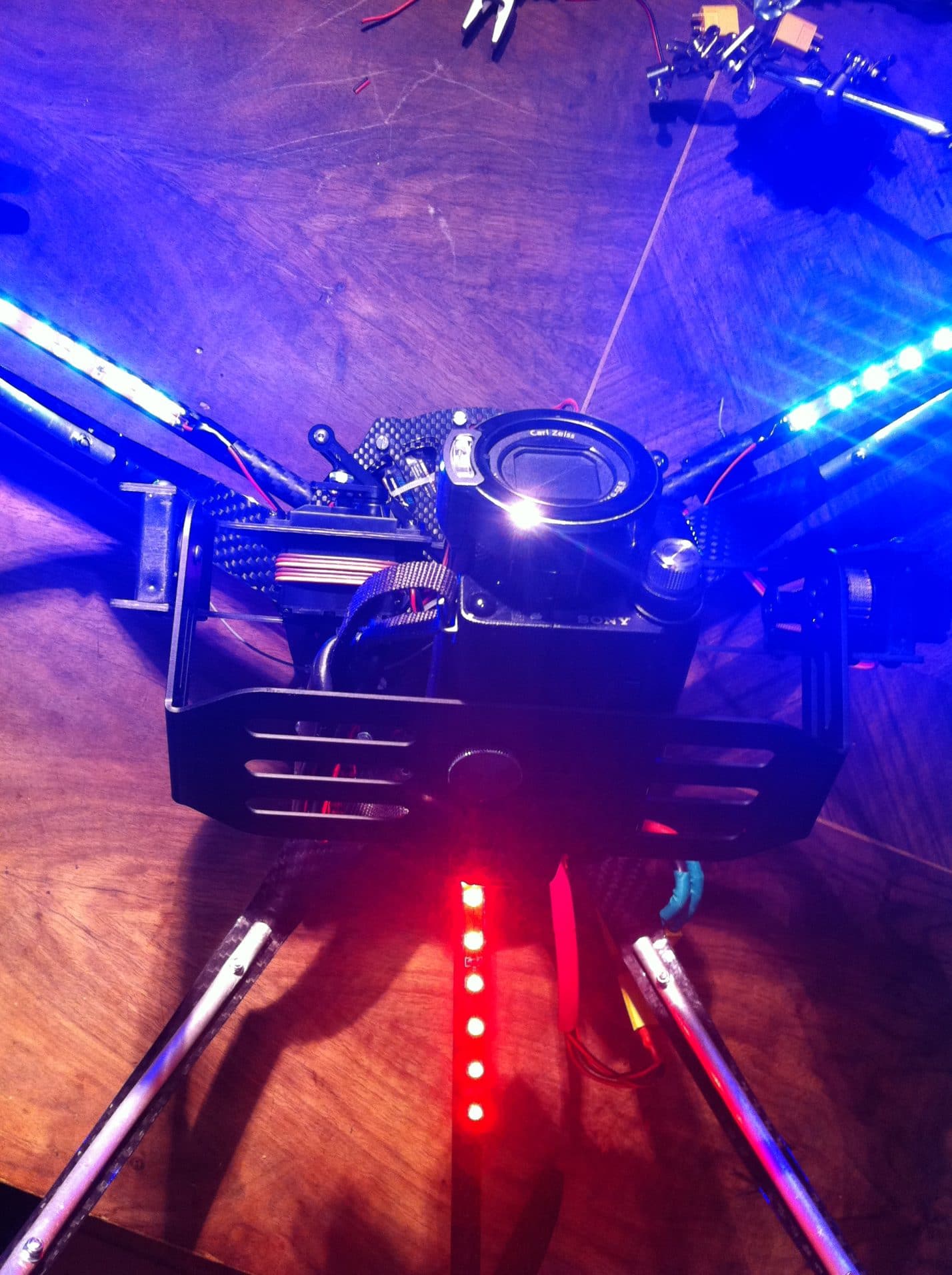

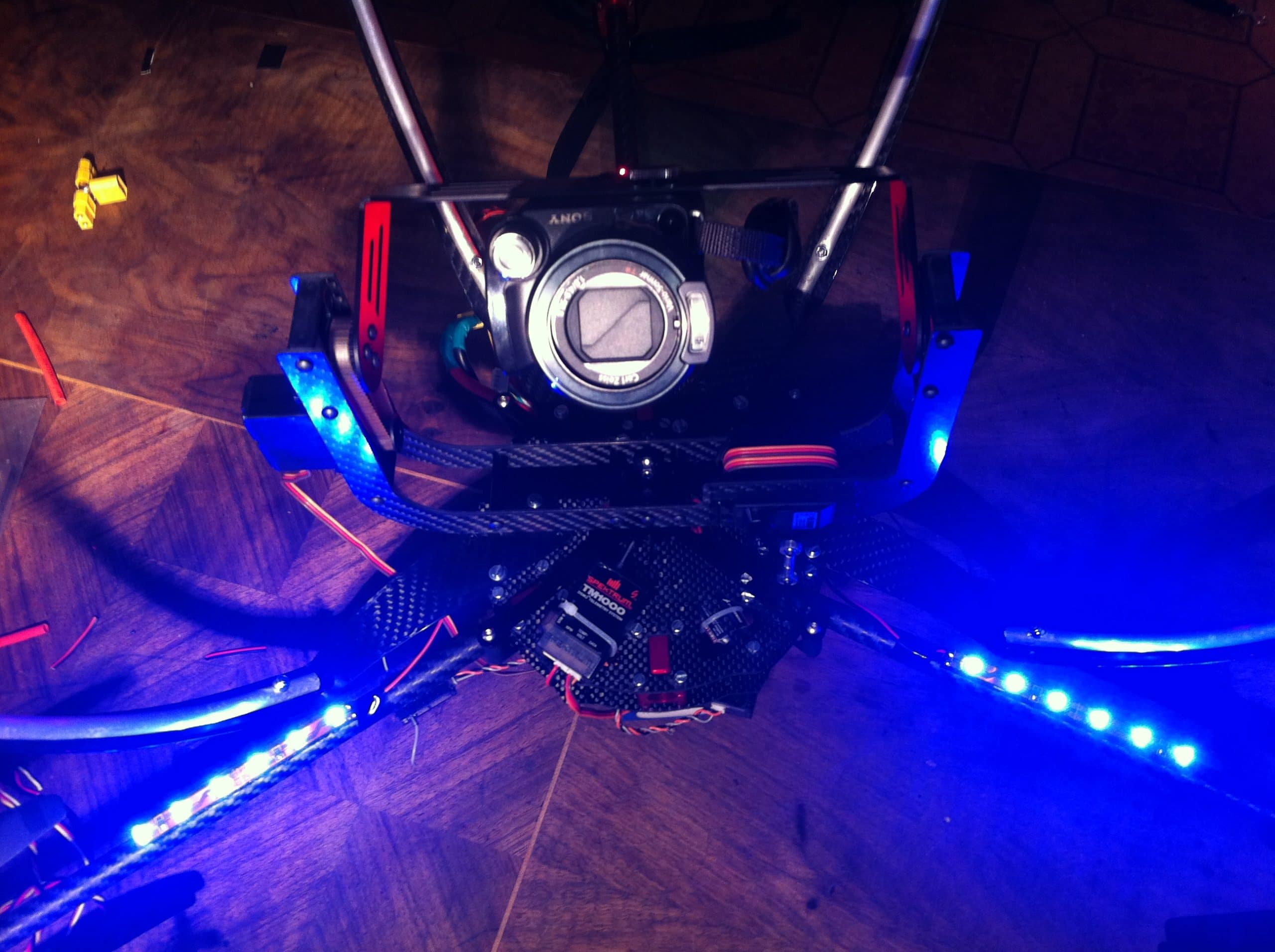

Montage des Leds: Rouge sur le bras arrière et bleu sur les bras avant, Branchement et test du servo de la nacelle sur le récepteur.

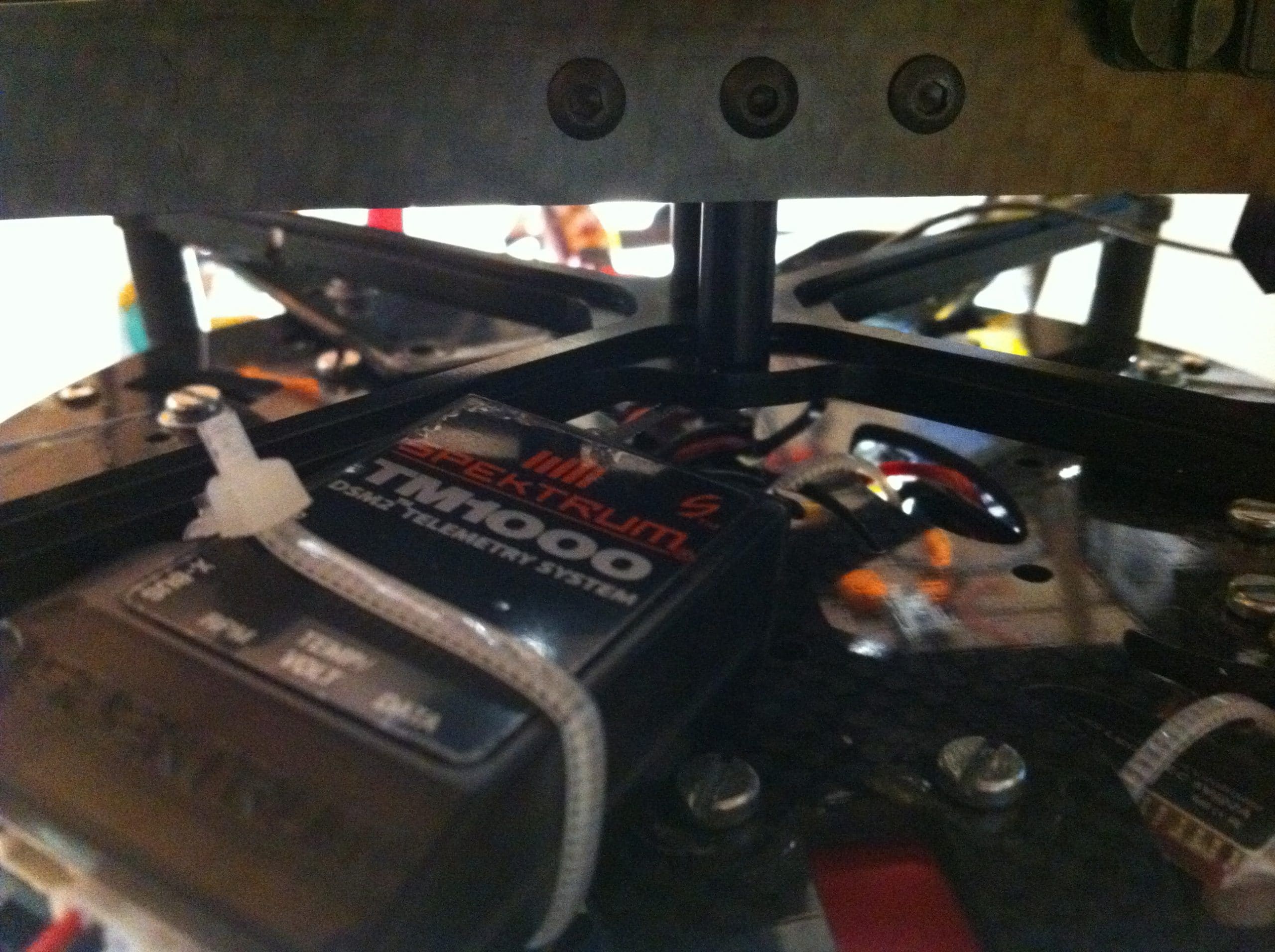

Mise en place du module de télémétrie Spektrum et du récepteur définitif AR8000
Vidéo de présentation de notre drone Y6 en cours de montage

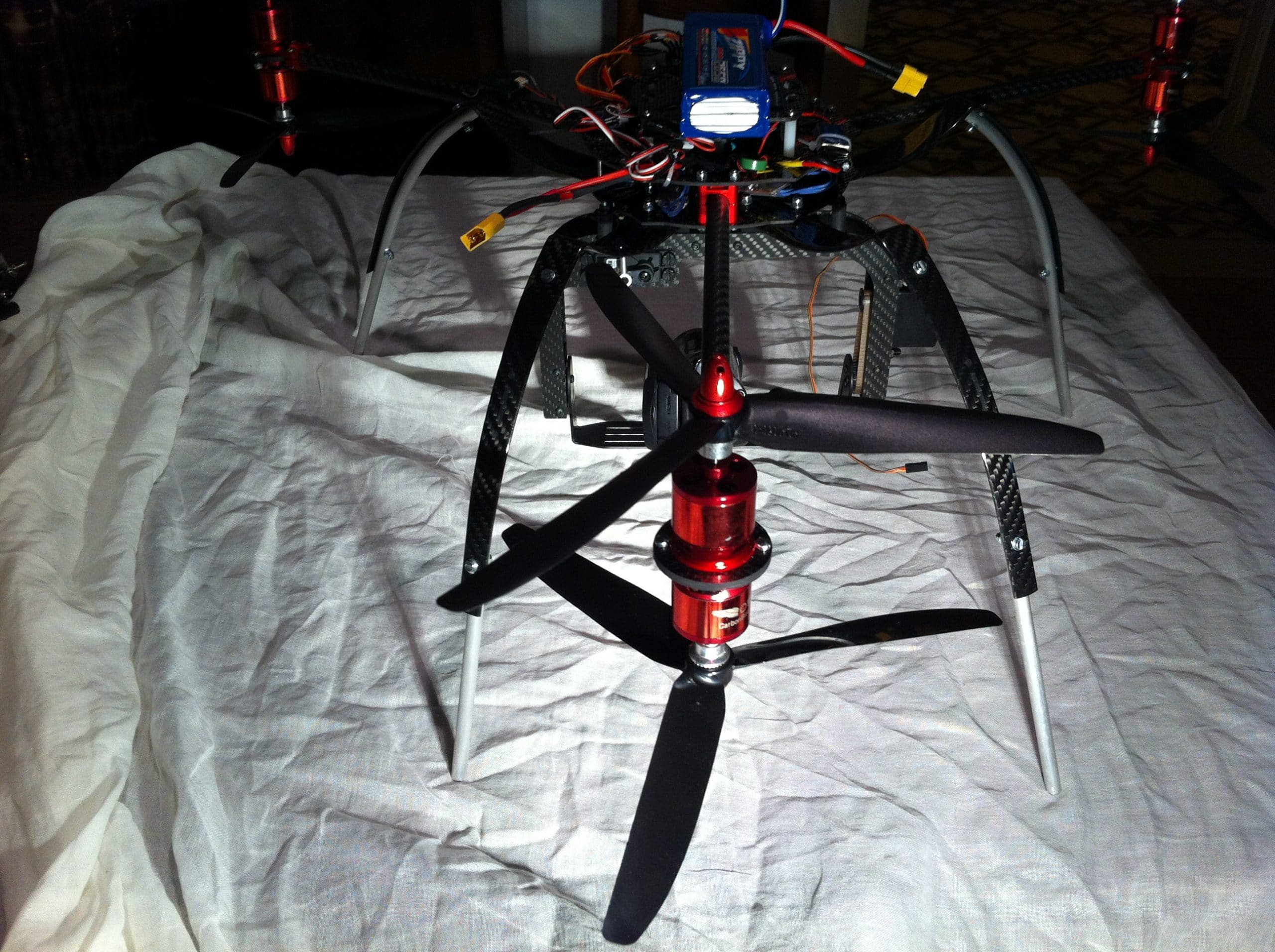

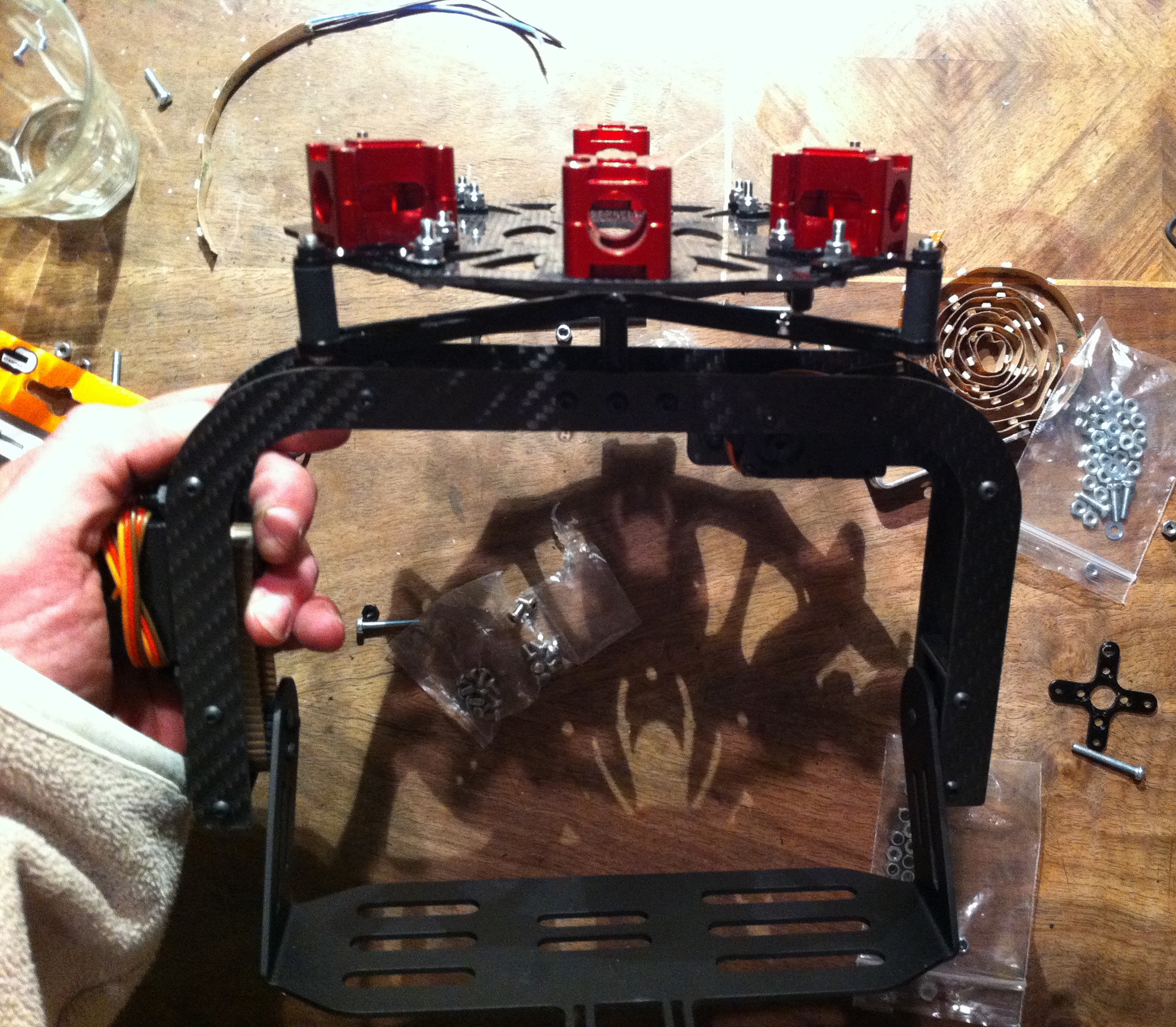

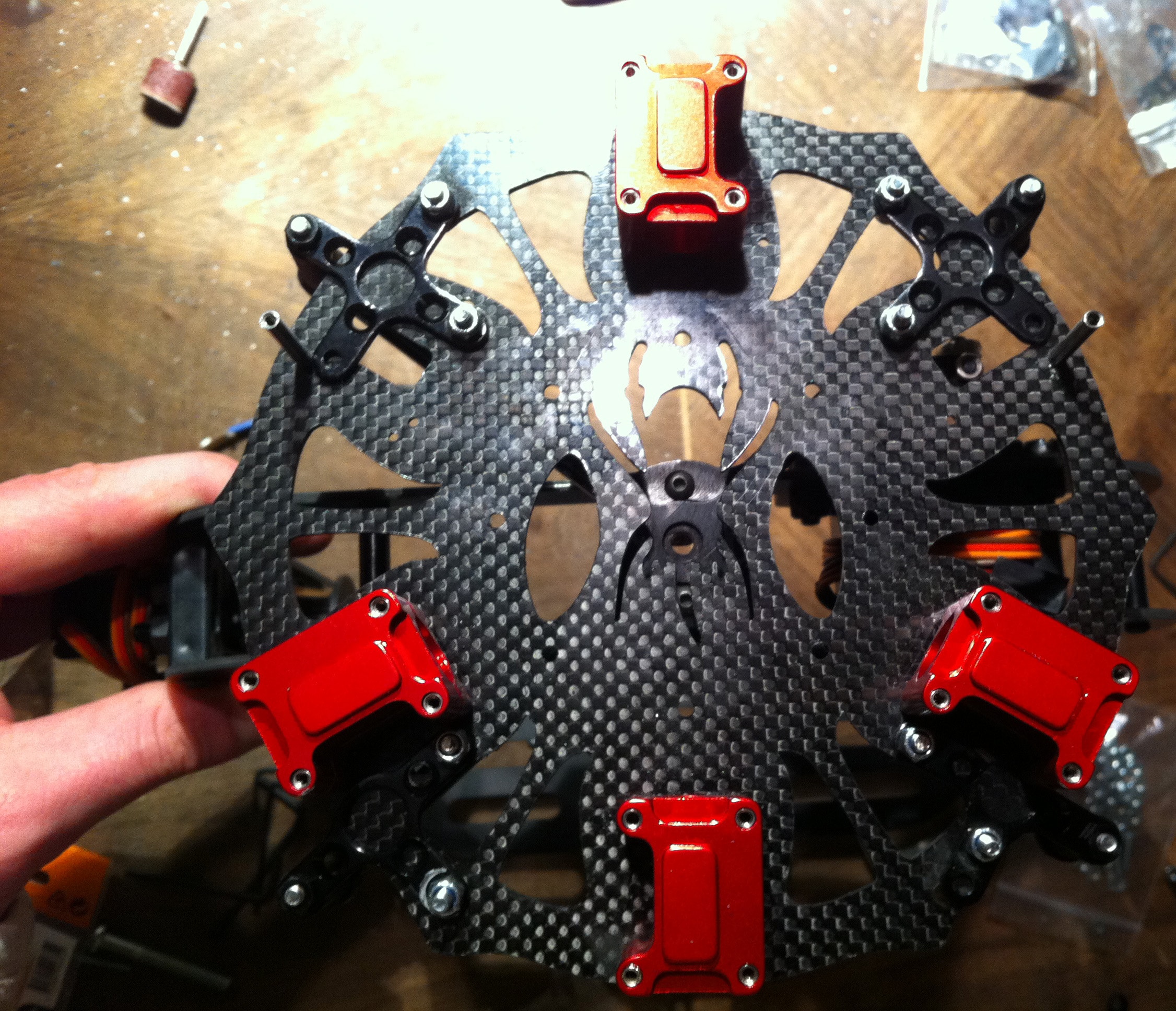

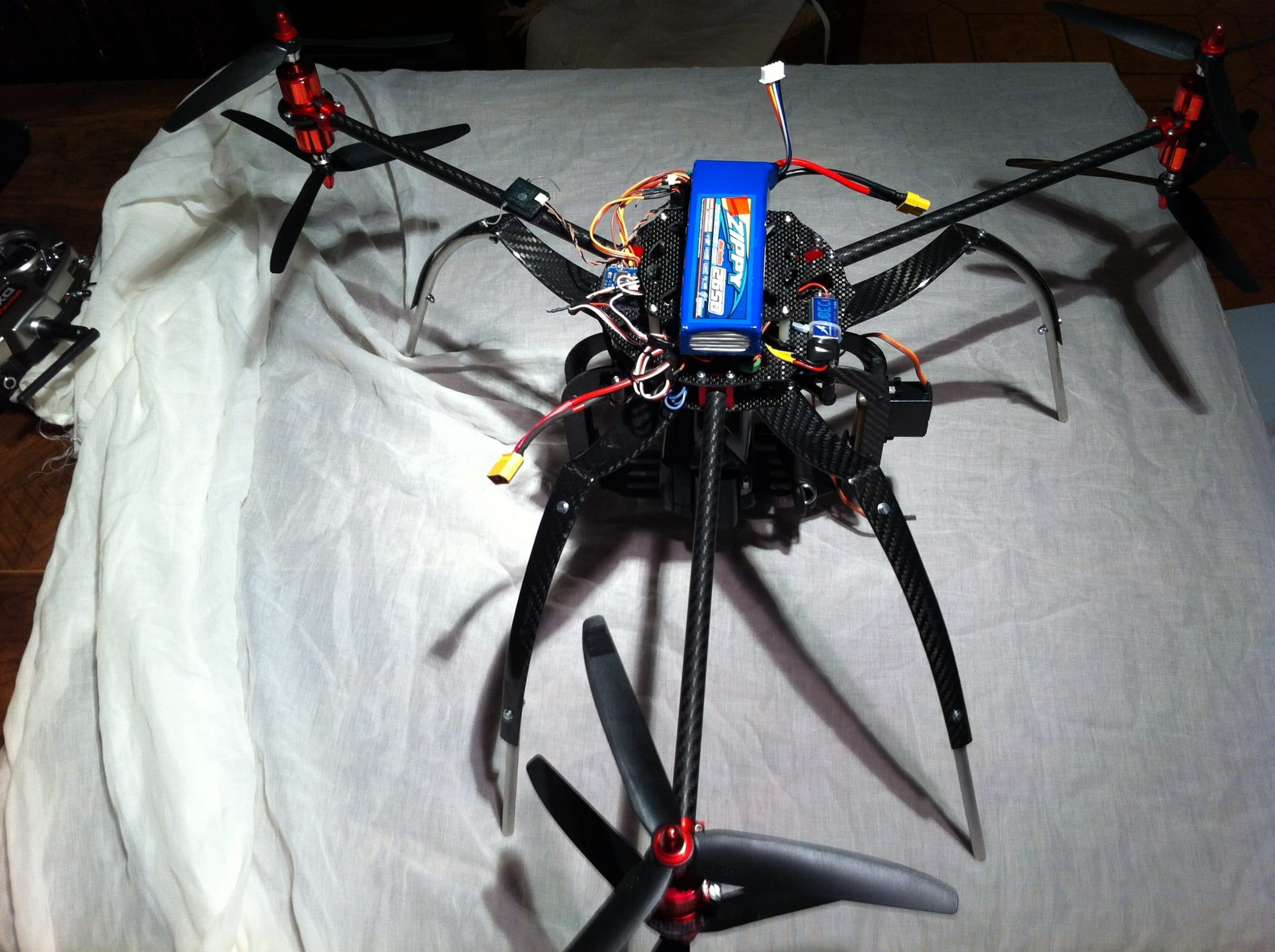

Mise en place du train d’atterrissage en carbone et aluminium et de la nacelle MK HiSight SLR2 pour reflex Canon 5D
Ci-dessous Montage des 6 variateurs HobbyWing Fly Fun 12 A
Hardware phase 1:
- Souder les 18 fiches Or Mâles sur les 6 moteurs + gaine Thermo – OK
- souder les 18 Fiches Or Femelles sur les 6 variateurs HW + gaines thermo (Jaune, Rouge, bleu) pour repérer les cables – OK
- Souder les fiches d’alimentations xt60 provisoires qui vont servir à programmer les Variateurs. -OK

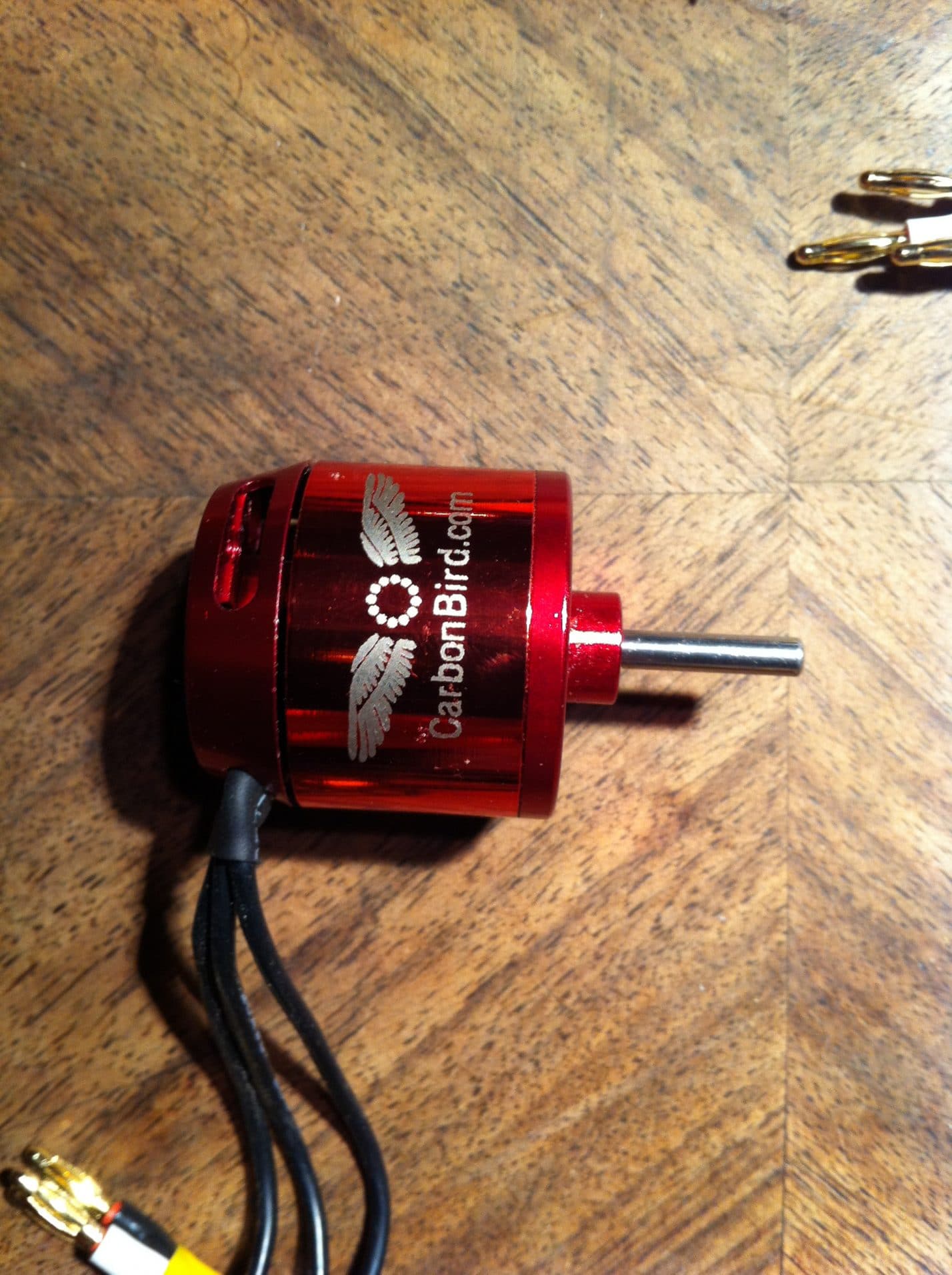

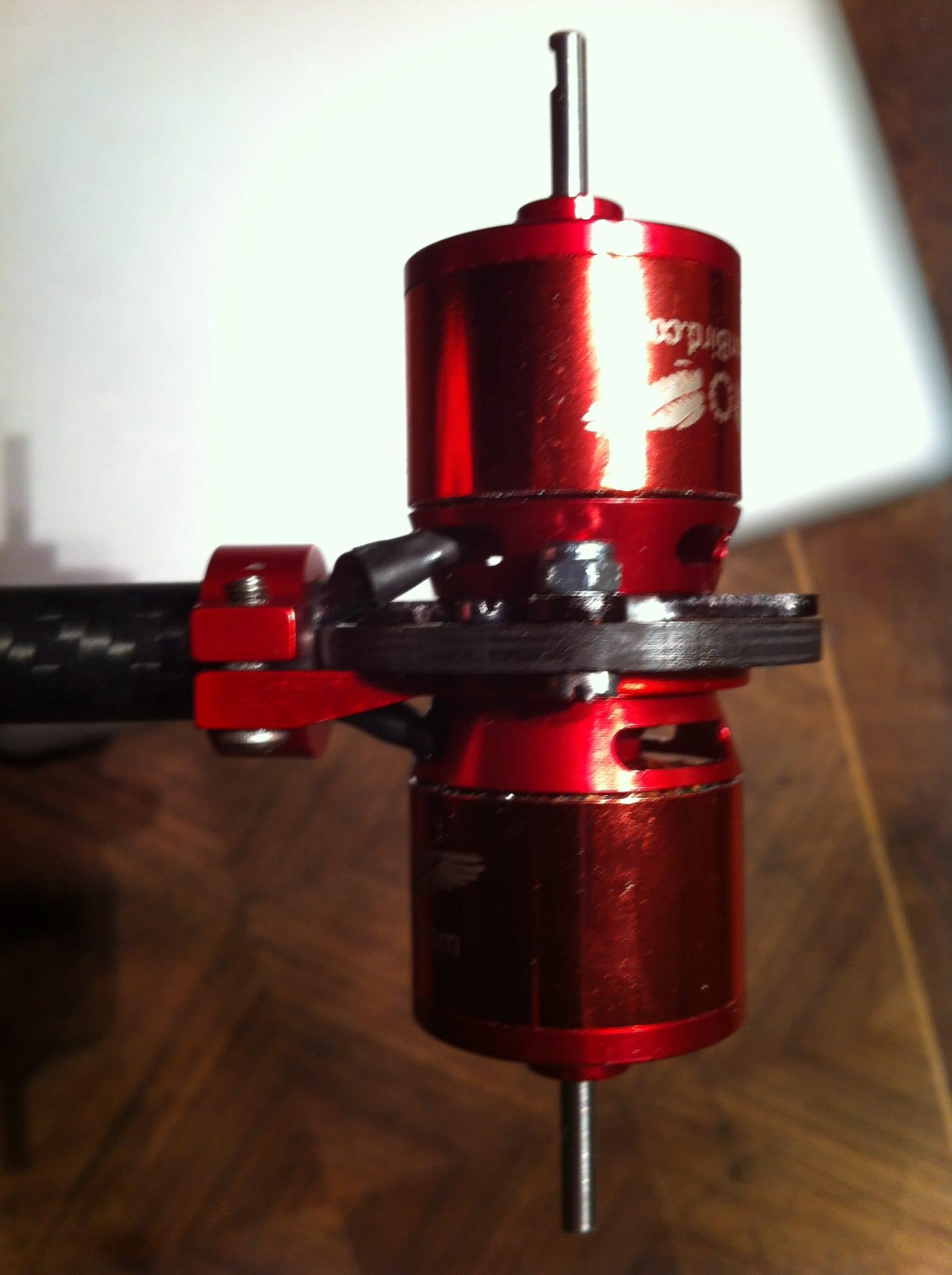

Modification des axes moteurs sur les 6 CarbonBird – Ok

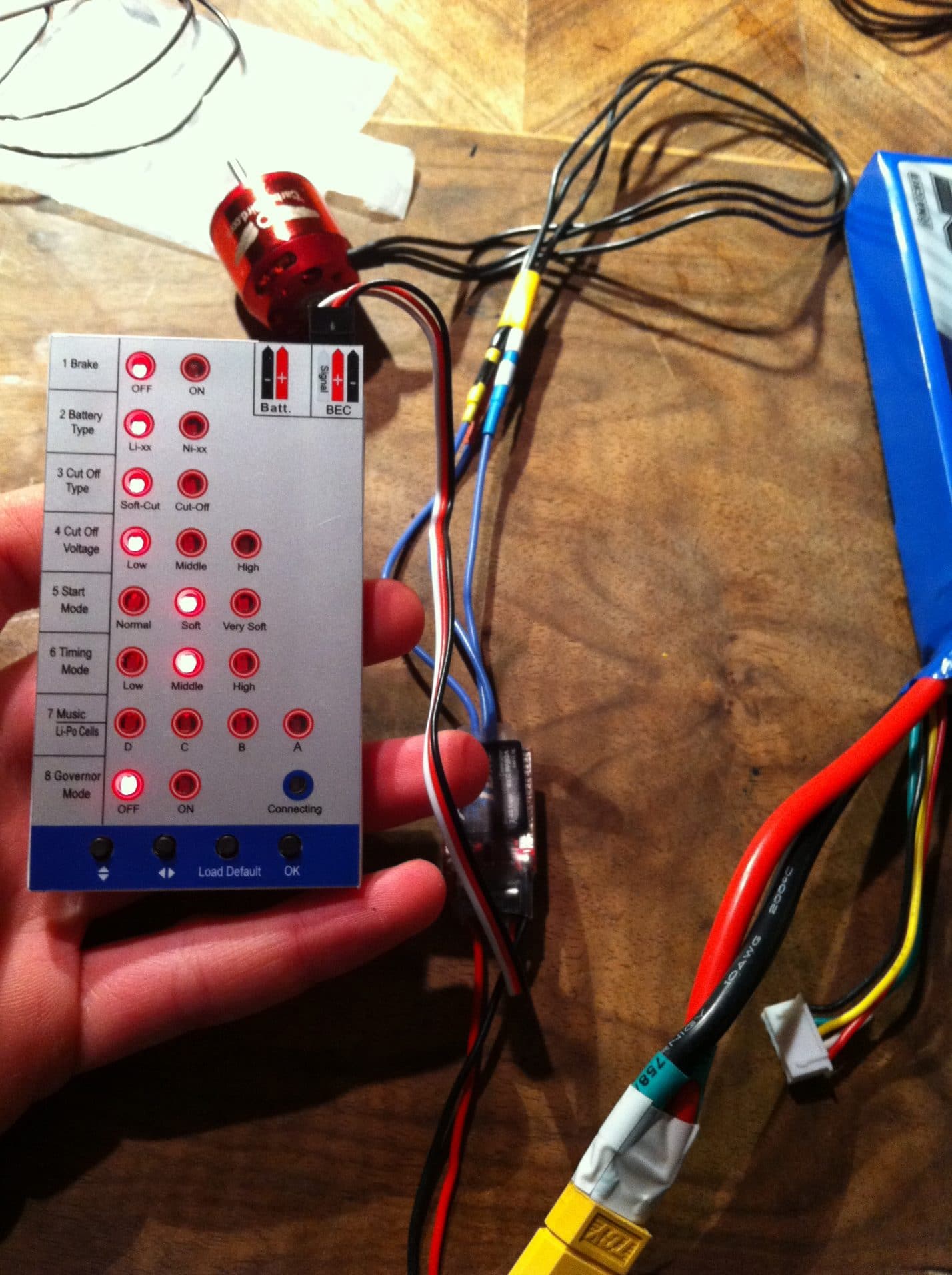

Programmation des 6 ESC hobbyWing – Ok

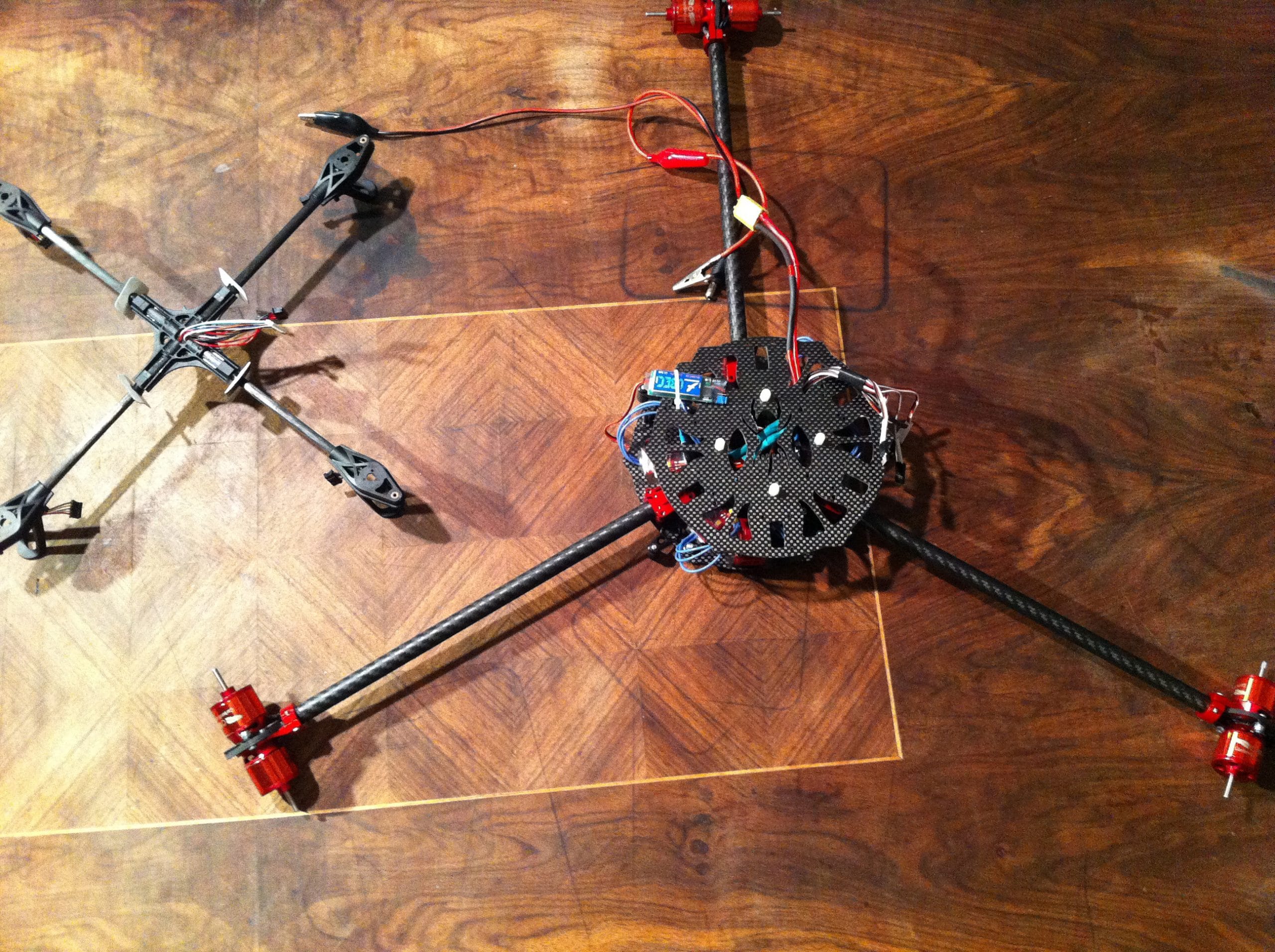

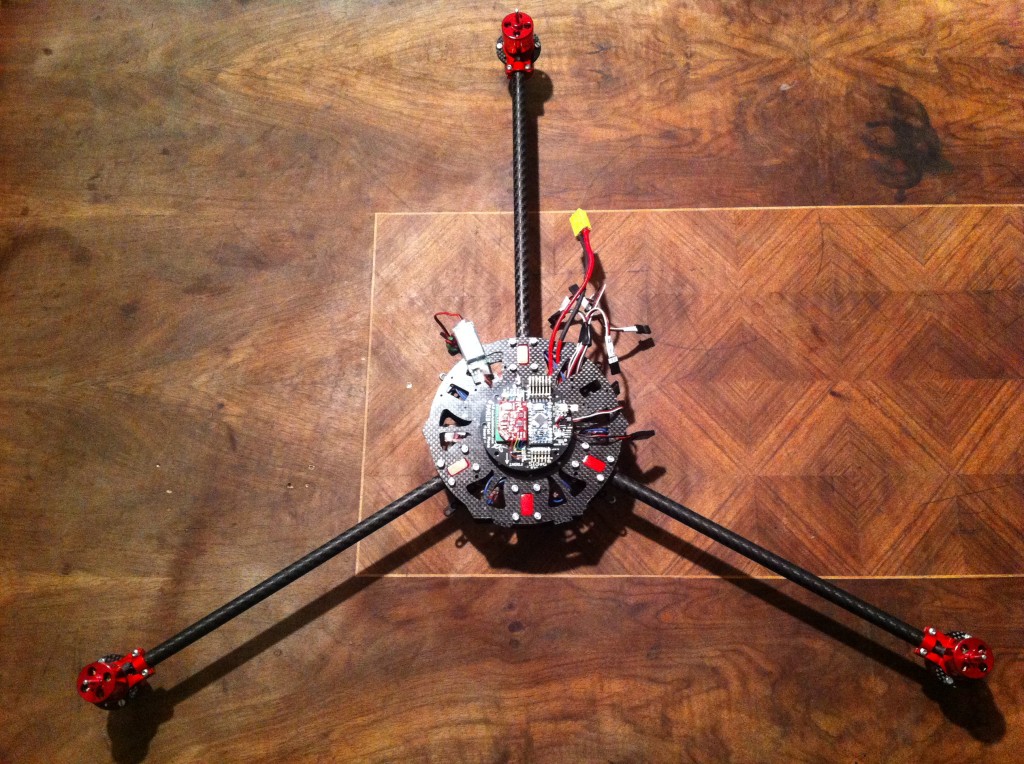

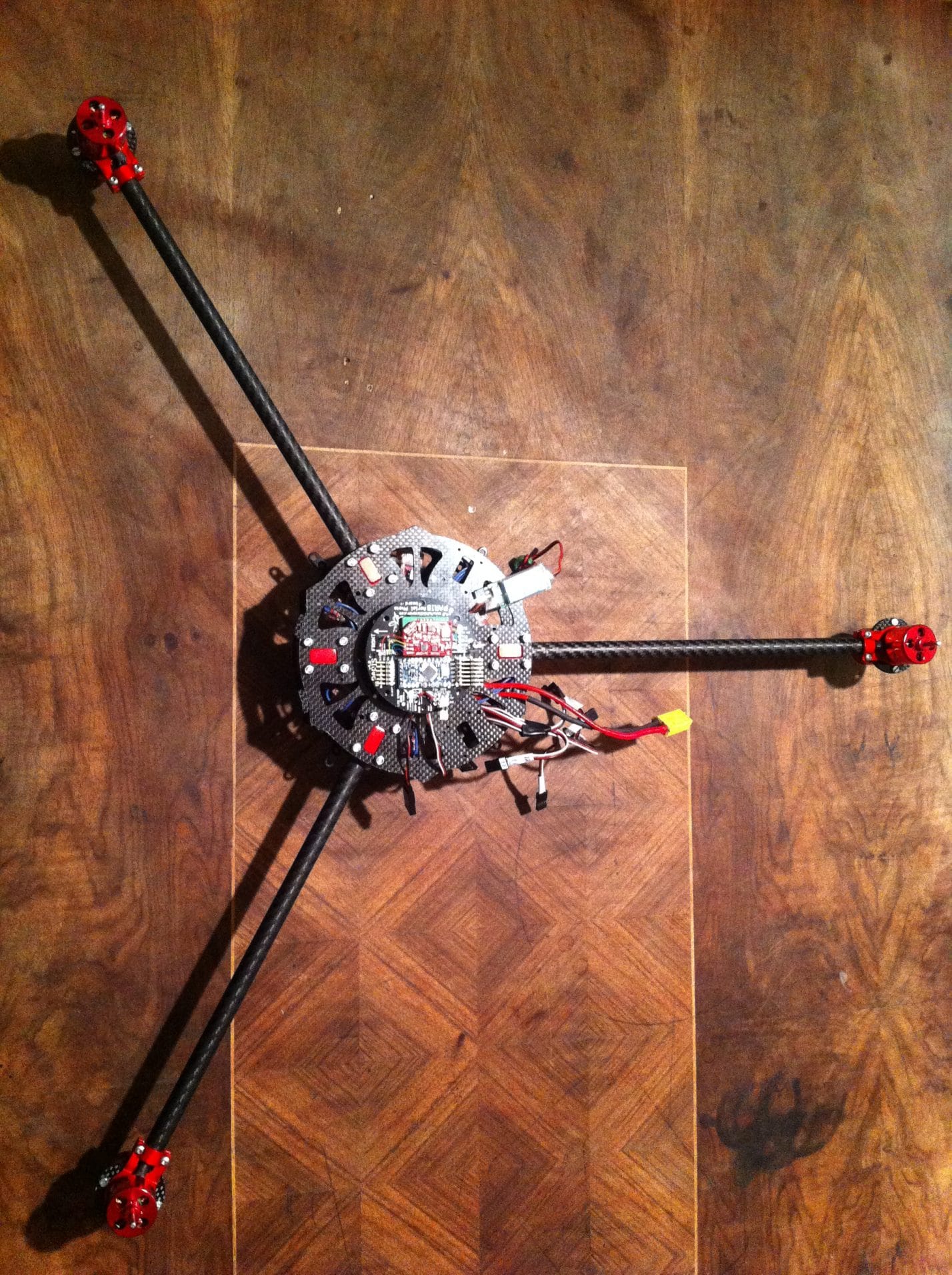

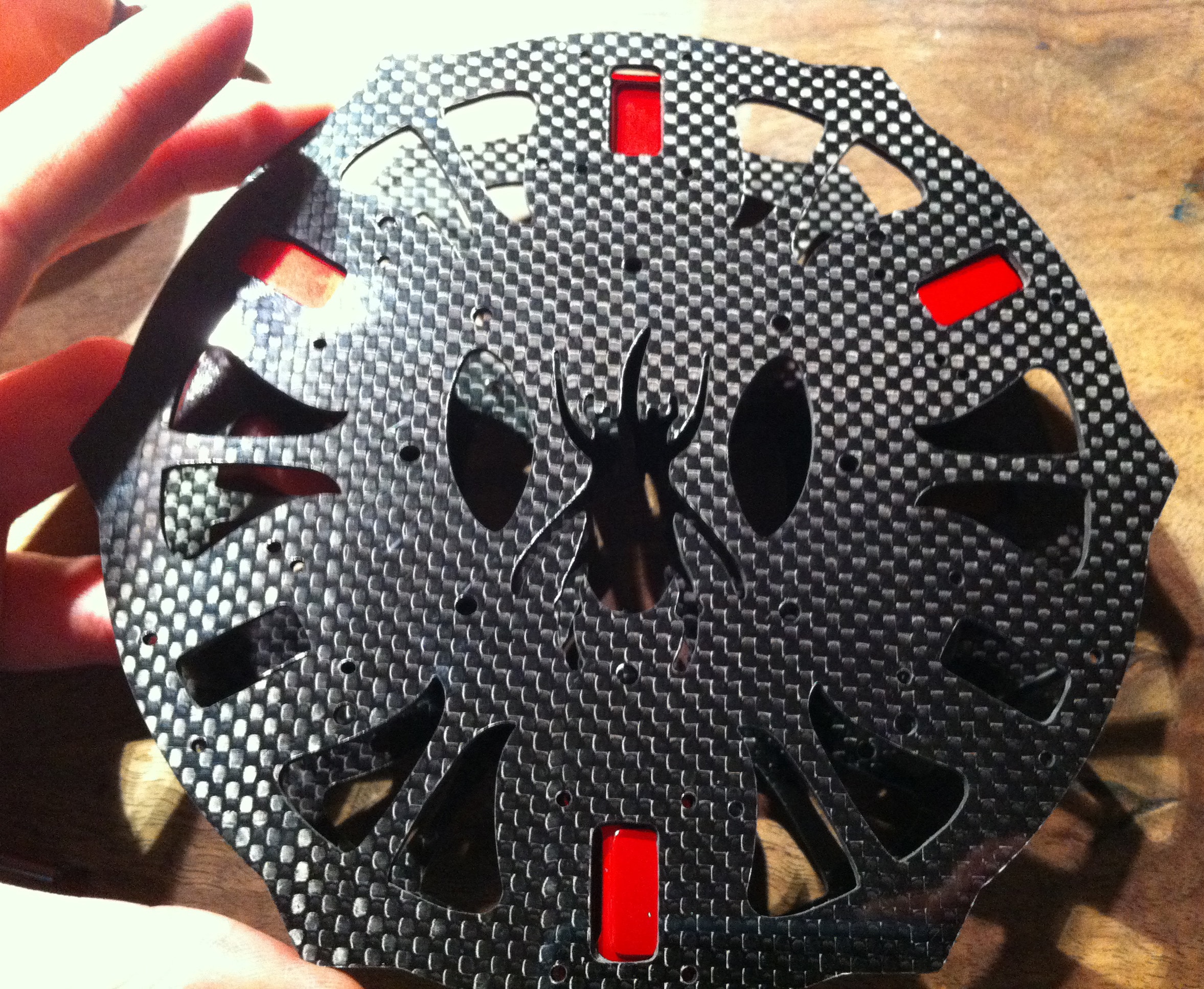

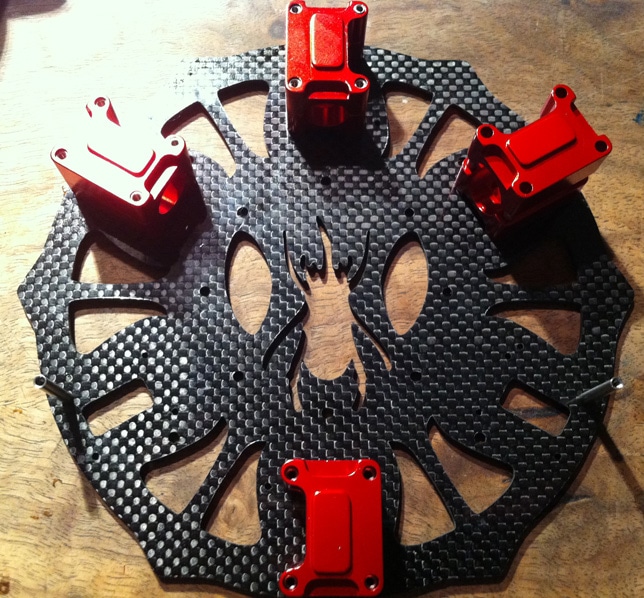

Assemblage du Chassi central

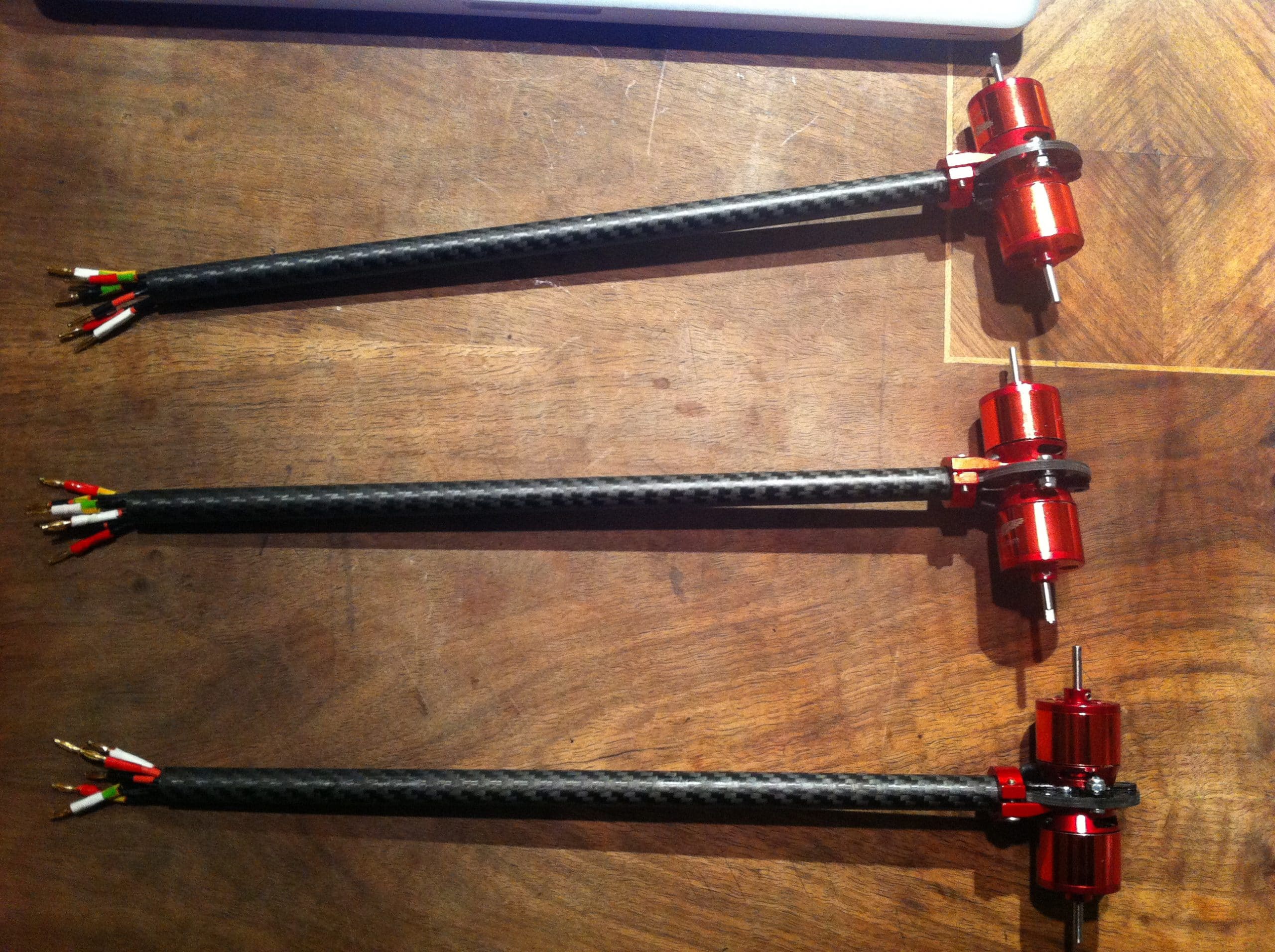

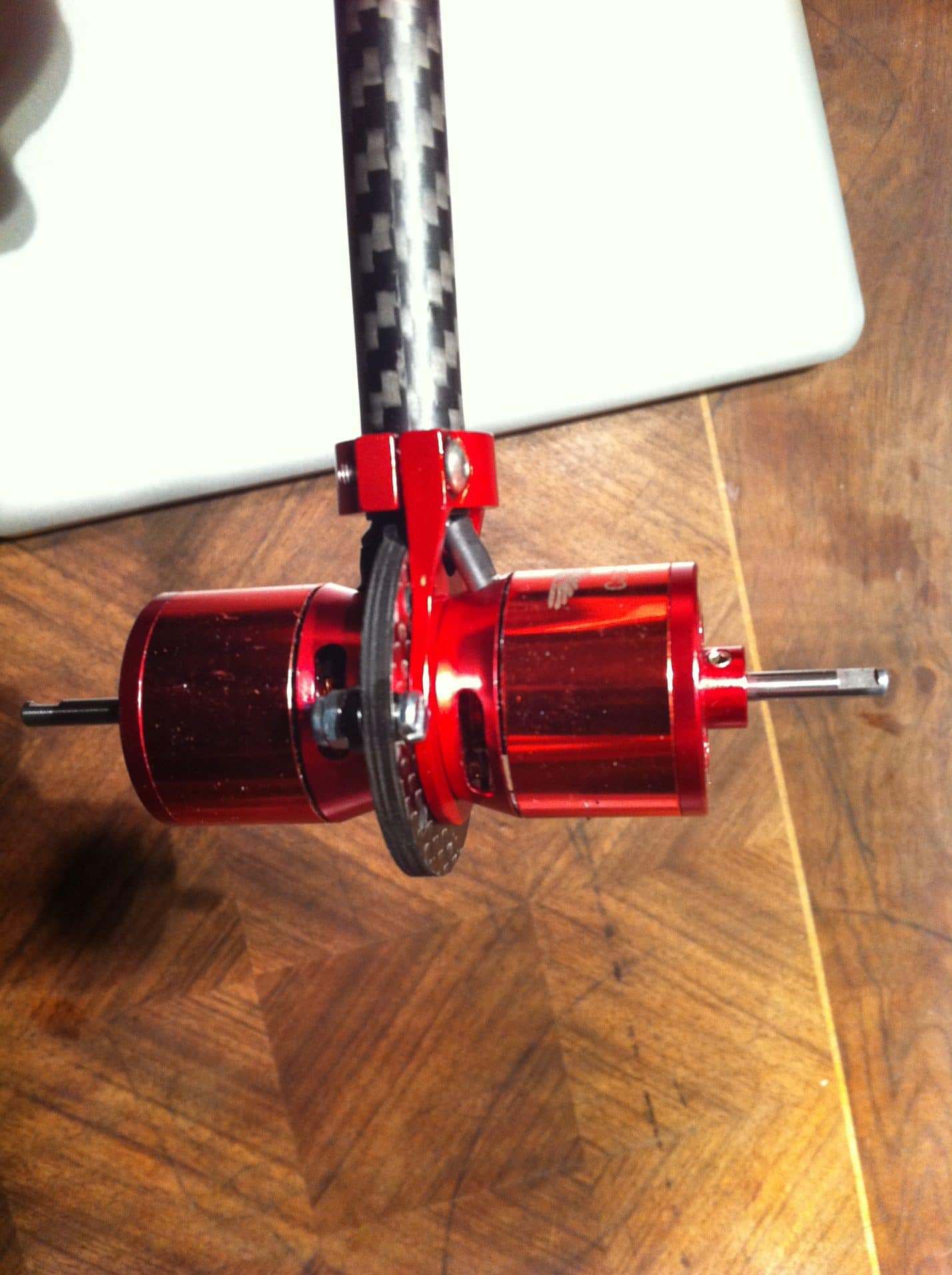

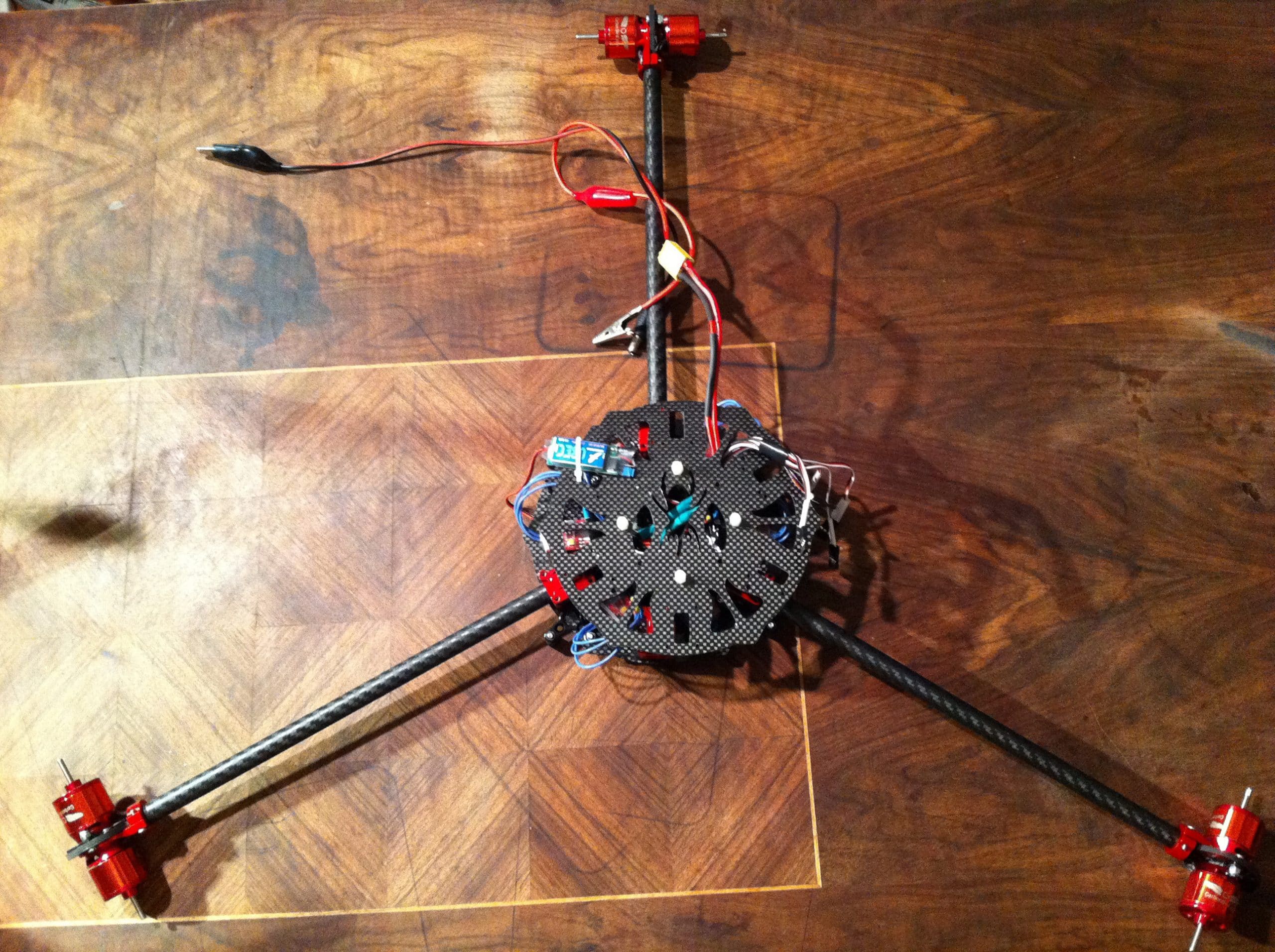

- Monter les moteurs sur les bras en carbone et les fixer – En cours
- Programmer les 6 variateurs – Ok
- étalonner les variateurs avec la radiocommande – En cours

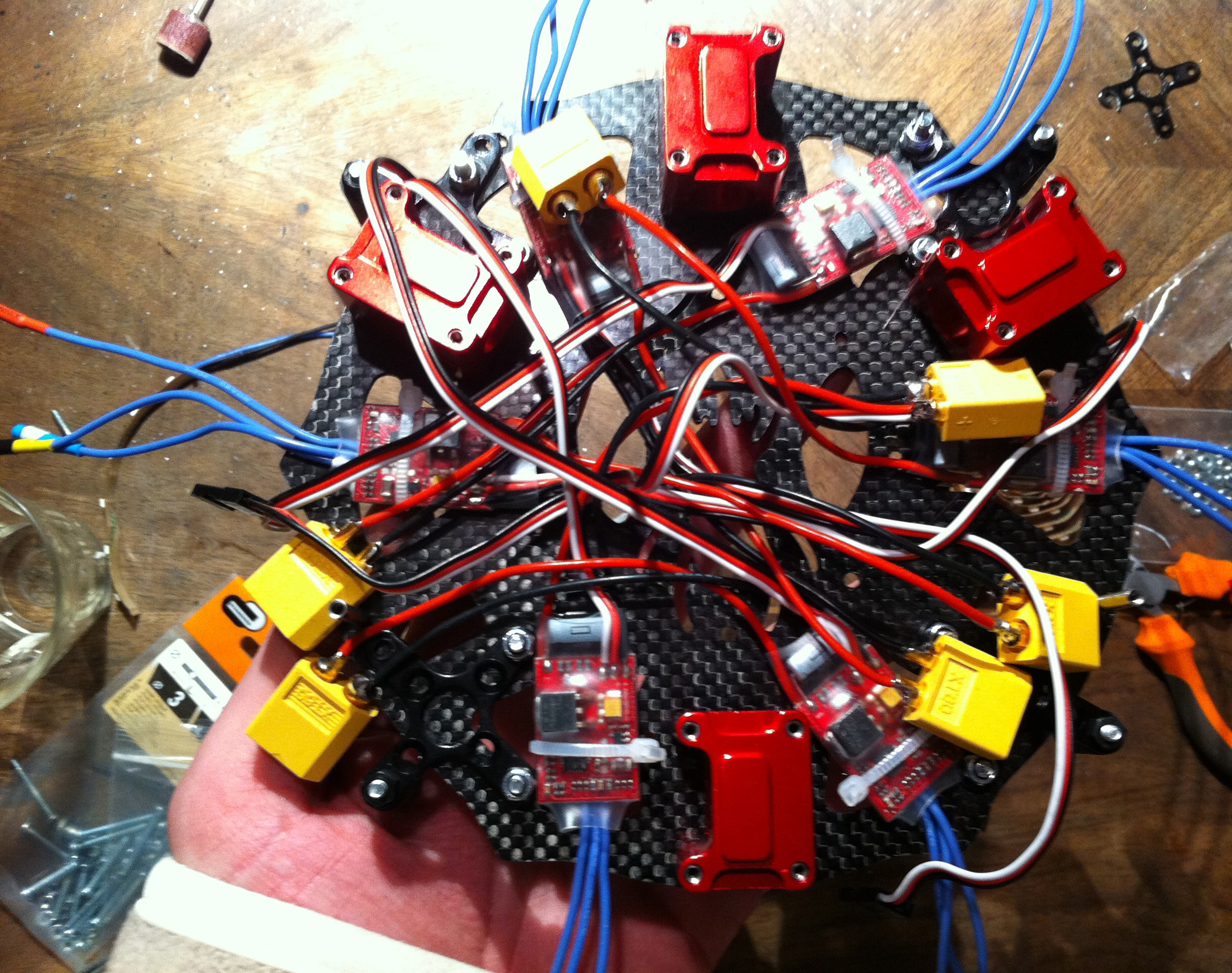

- Mise en place de l’électronique, fixation des variateurs avec colliers – En cours

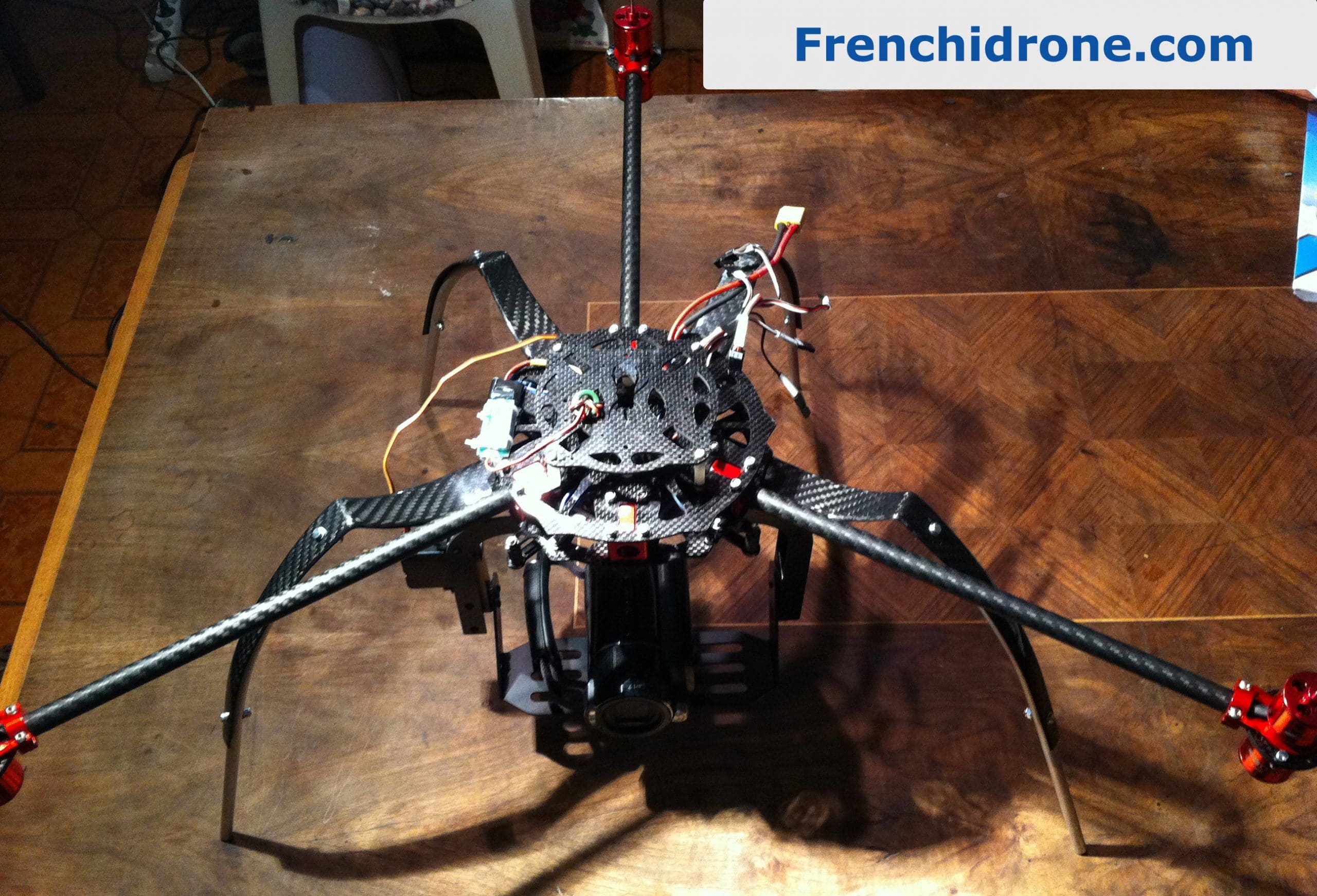

- Assemblage du chassi – 70 %

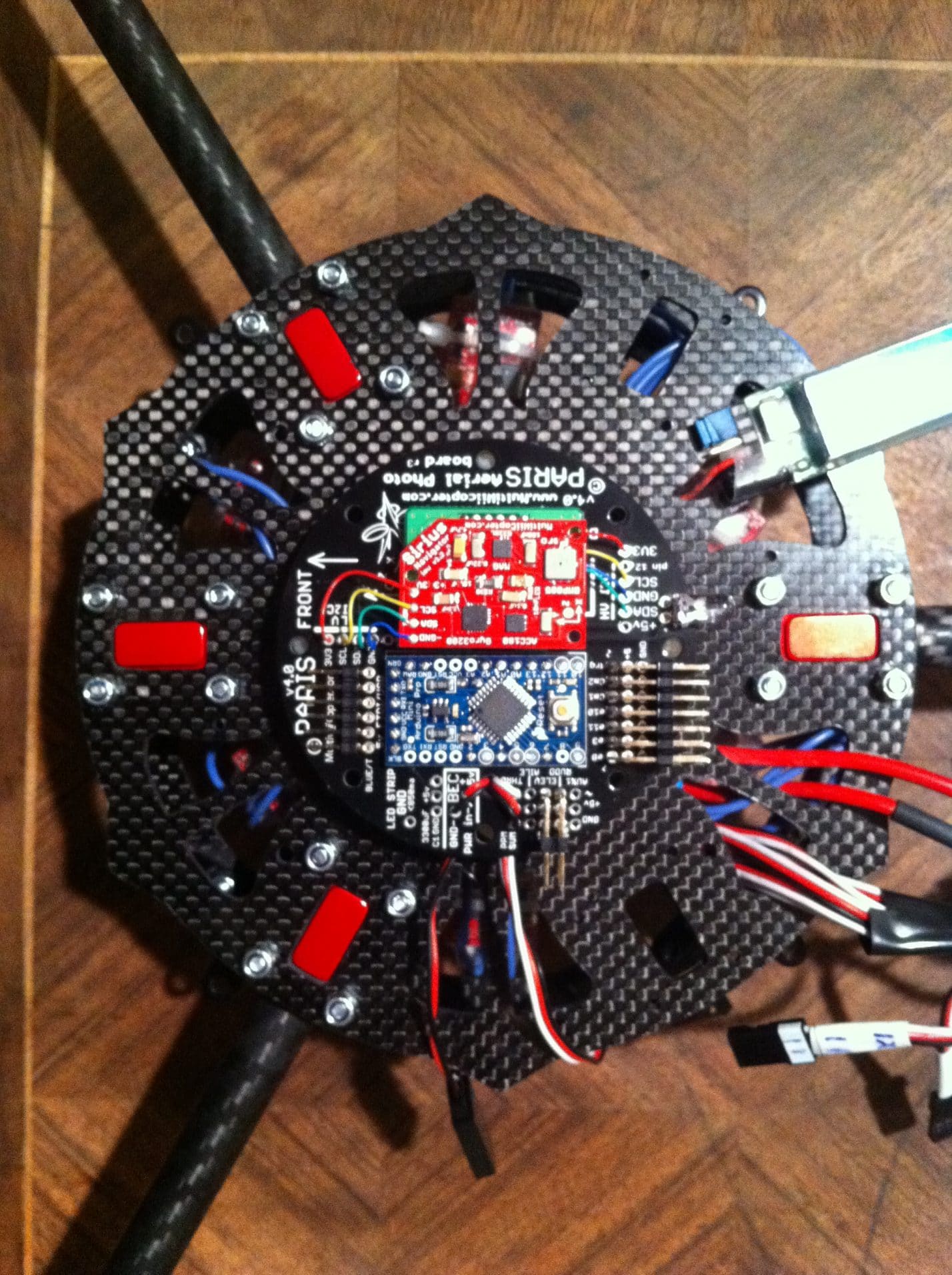

- Mise en place du circuit électronique de contrôle – À faire

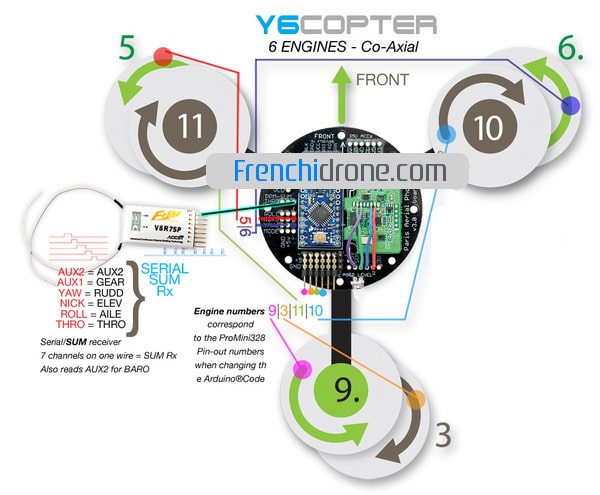

Schéma de câblage:
